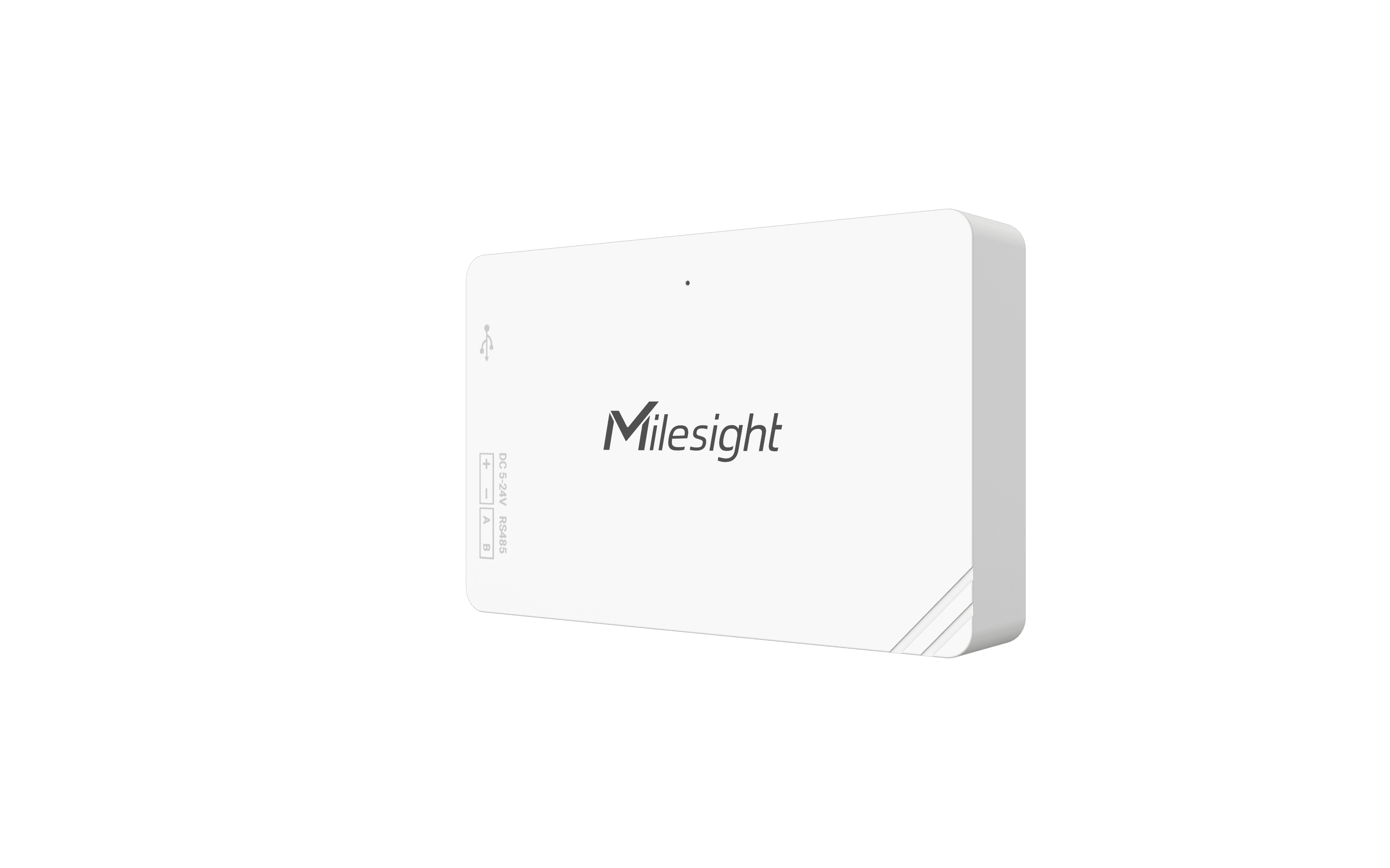

UC100 Controlador IoT Modbus RS485 a LoRaWAN - Milesigth

El Milesight UC100 es un controlador IoT LoRaWAN compacto de propósito general, diseñado para llevar señales cableadas tradicionales al mundo de las comunicaciones inalámbricas de largo alcance. En un formato pequeño y fácil de instalar, permite monitorear y controlar equipos cableados (sensores, actuadores, contadores, PLC, etc.) y enviar la información a través de LoRaWAN® hacia un gateway y la nube.

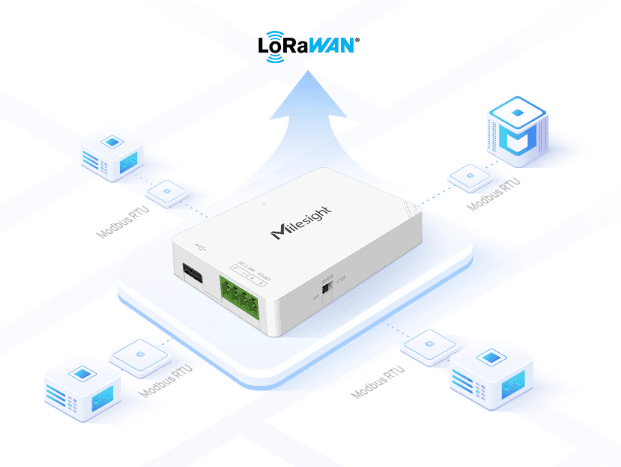

El UC100 integra entradas digitales para detectar estados o pulsos (por ejemplo, contactos secos, finales de carrera, pulsadores, contadores de agua o energía) y al menos una salida de relé para el control remoto de cargas o señales, como activar un contactor, abrir una válvula o encender un equipo. Además, dispone de puerto RS485 con soporte Modbus RTU, lo que permite leer y escribir registros en dispositivos industriales como sensores inteligentes, medidores, PLC y variadores de frecuencia, centralizando la información en un solo punto.

Toda la comunicación se realiza mediante LoRaWAN®, por lo que el UC100 puede trabajar con gateways LoRaWAN estándar (Milesight u otros fabricantes) y servidores de red como Milesight IoT Cloud, The Things Stack, ChirpStack, entre otros. Gracias al largo alcance y bajo consumo de LoRaWAN, es posible instalar el UC100 en ubicaciones remotas (bodegas, casetas de bombas, tableros distribuidos, cámaras de máquinas, etc.) sin necesidad de tendidos de comunicación extensos.

El equipo soporta diferentes modos de funcionamiento: puede enviar datos de forma periódica, reportar eventos cuando cambian las entradas, o ejecutarse según condiciones predefinidas, por ejemplo, activar la salida de relé cuando una entrada se dispare o cuando llegue un comando desde la nube. En aplicaciones de conteo, el UC100 puede registrar pulsos en la entrada digital y transmitir el valor acumulado o el estado actual según el intervalo configurado.

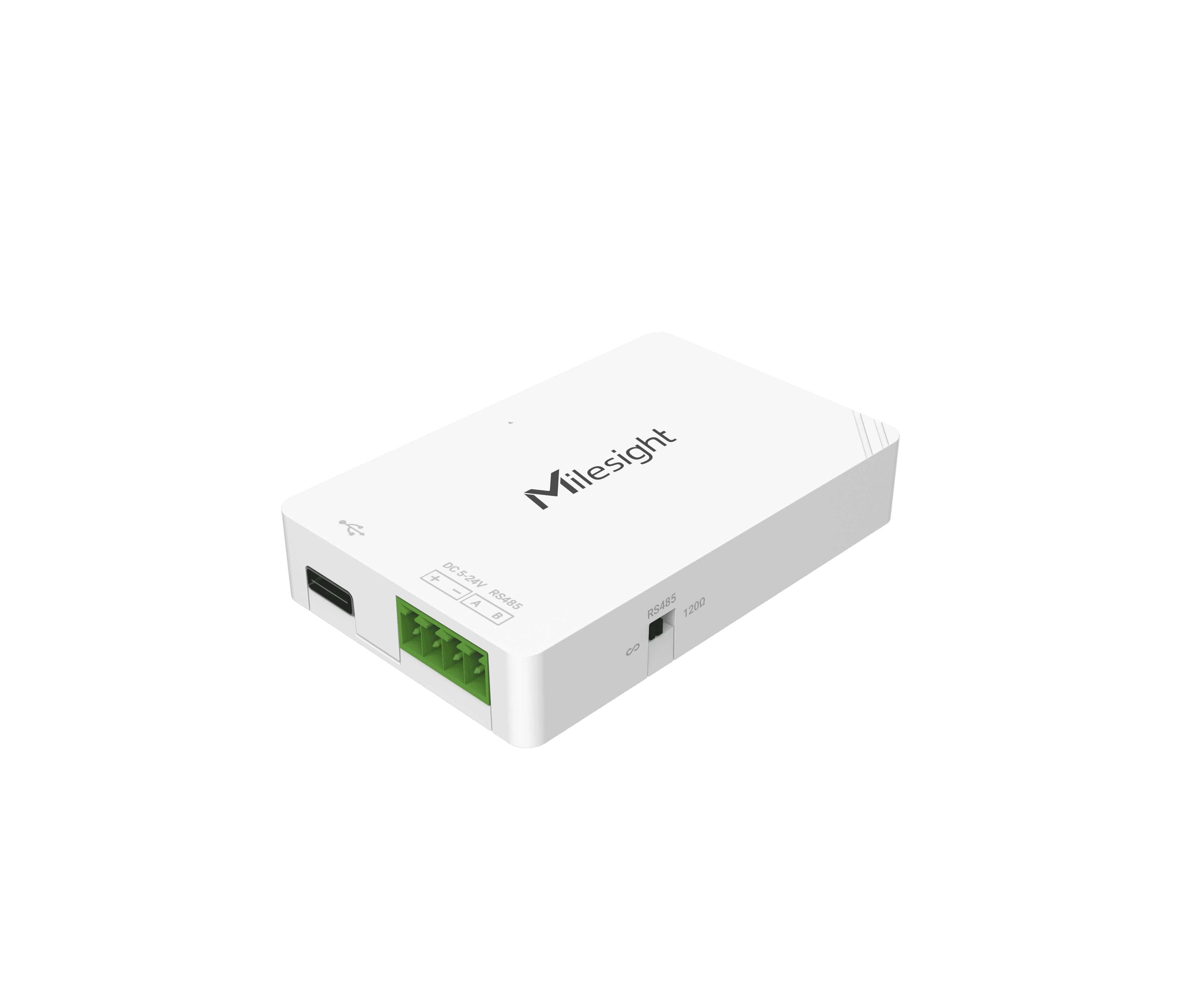

Desde el punto de vista físico, el UC100 está pensado para entornos industriales ligeros: se alimenta normalmente con 12–24 VDC, utiliza borneras desmontables para facilitar el cableado y cuenta con una carcasa compacta adecuada para gabinetes eléctricos y tableros de control. LEDs frontales permiten verificar rápidamente el estado de alimentación, comunicación y enlace LoRaWAN en terreno, simplificando la puesta en marcha y el diagnóstico.

Por su combinación de entradas/salidas cableadas, puerto RS485/Modbus y conectividad LoRaWAN, el Milesight UC100 es una solución muy conveniente para proyectos donde se requiere:
• Llevar señales de campo a la nube sin cableado de comunicación largo.
• Controlar relés o contactores a distancia mediante LoRaWAN.
• Integrar medidores, sensores Modbus o equipos serie en una solución IoT.
• Implementar automatización simple y telemetría en bombas, tableros, salas técnicas, depósitos, cámaras frías, riego y otras aplicaciones de monitoreo remoto.

Videos

Especificaciones

Categoría	Nombre	Parámetro
Modelo	Modelos	UC100
Transmisión inalámbrica	Tecnología inalámbrica	LoRaWAN®, Milesight D2D
	Antena	Antena interna
	Frecuencia	CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923-1 & 2 & 3 & 4
	Potencia de transmisión (Tx Power)	16 dBm (868 MHz) / 22 dBm (915 MHz) / 19 dBm (470 MHz)
	Sensibilidad	-137 dBm @ 300 bps
	Modo	LoRaWAN OTAA/ABP, Clase C
Interfaz de datos	Puerto	1 × RS485
	Conector	Bornera de 2 pines, 3,5 mm

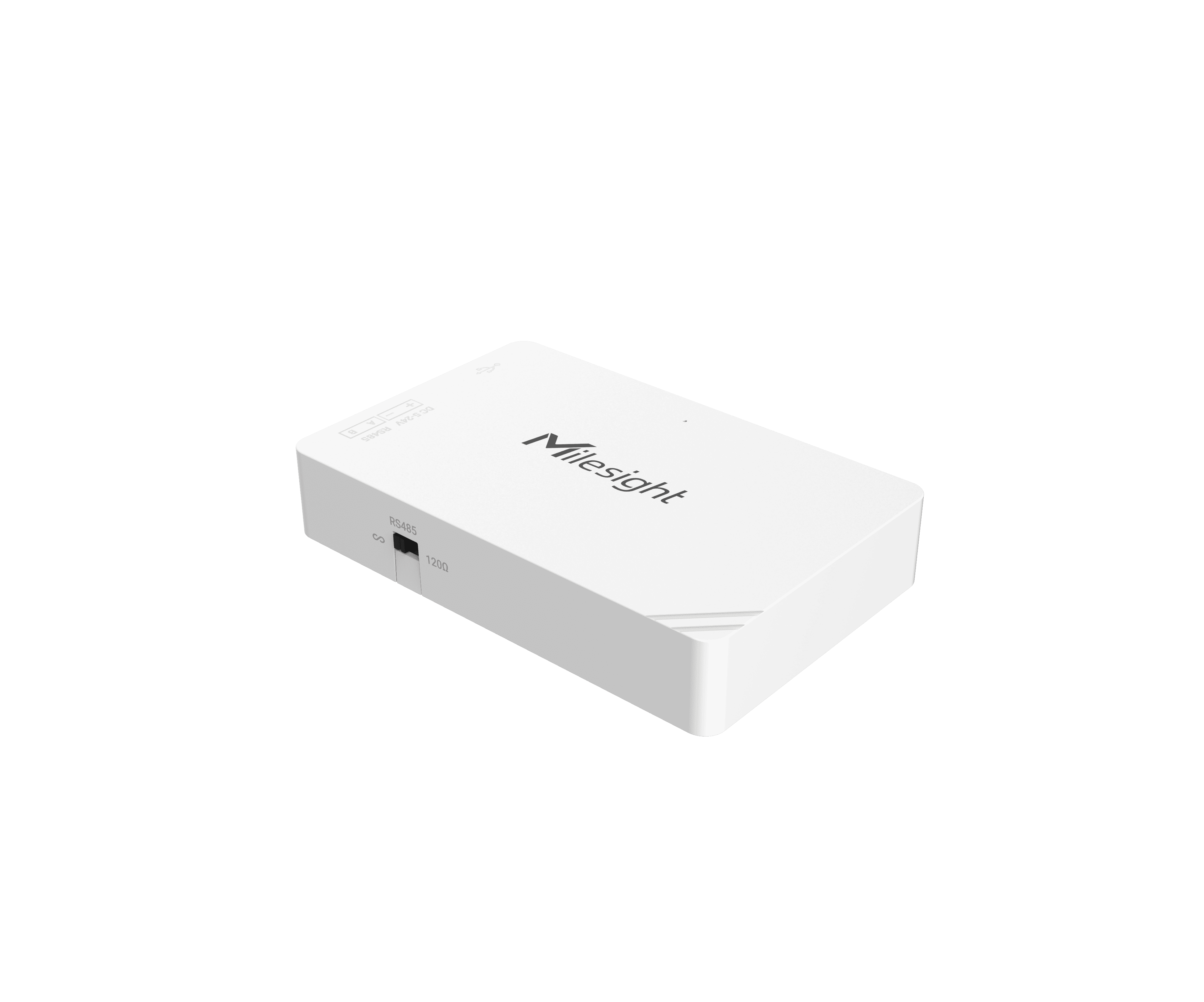

	Resistencia terminal	1 × resistencia terminal de 120 Ω seleccionable por switch
	Velocidad en baudios	1200 ~ 115200 bps
	Protocolos	Modbus RTU, modo transparente (Passthrough)

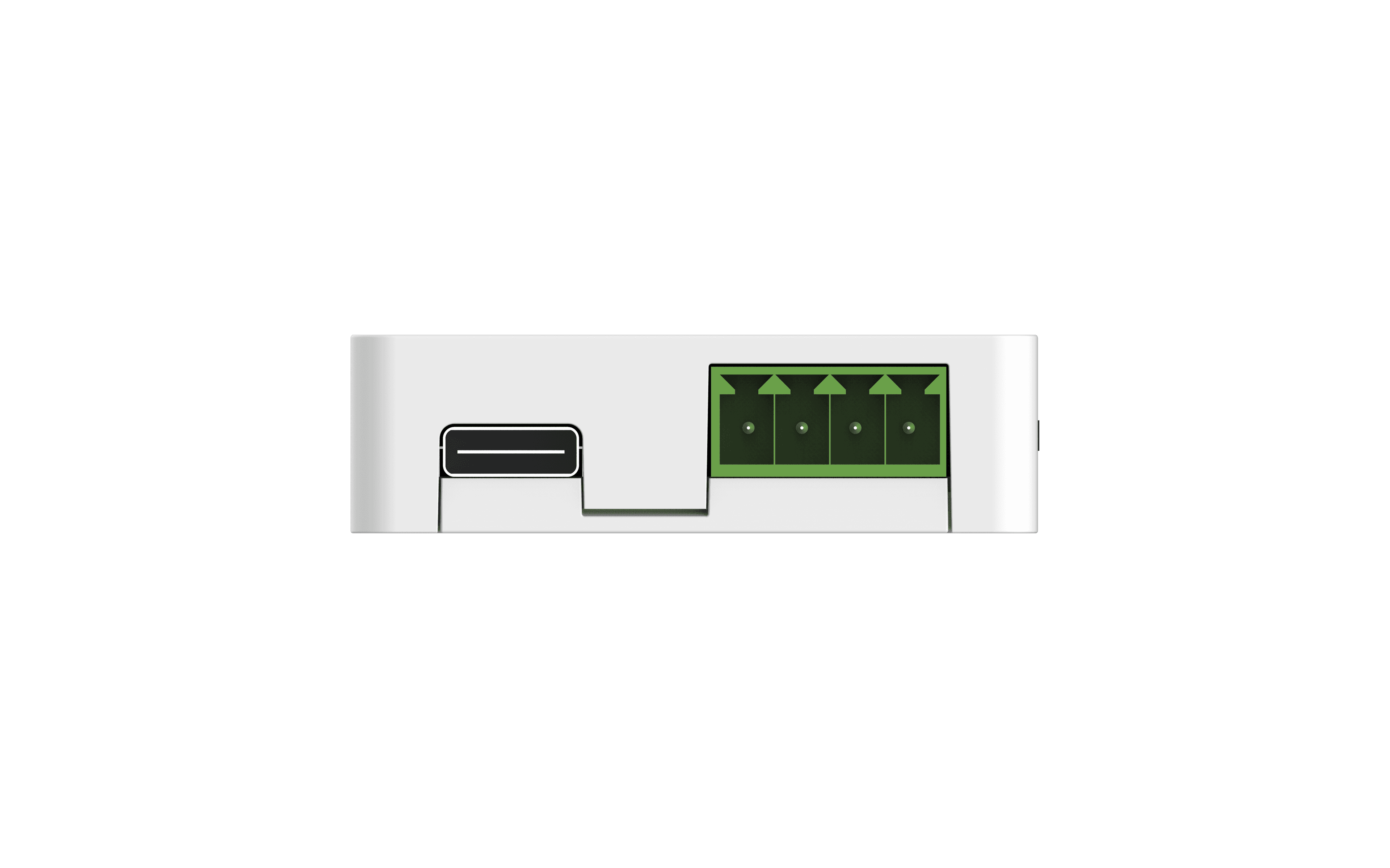

Otros	USB	1 × puerto Type-C para alimentación, configuración y consola
	Botón de reset	1 × botón de reset (interno)
	Conector de alimentación	1 × bornera 3,5 mm de 2 pines, con protección contra sobretensión y polaridad inversa
Software	Configuración	Vía USB Type-C o mediante downlink LoRaWAN
	Funciones avanzadas	Alarma por umbral, alarma por cambio, almacenamiento de datos (1000 registros), recuperabilidad de datos, retransmisión de datos, Milesight D2D Controller, Milesight D2D Agent, comandos IF–THEN
Características físicas	Alimentación	1) DC 5–24 V por conector de alimentación 2) DC 5 V / 1 A por puerto Type-C
	Consumo de potencia	< 0,5 W
	Material y color	PC + ABS, blanco
	Peso	28,9 g
	Grado de protección	IP30
	Temperatura de operación	-20 °C ~ 60 °C (-4 °F ~ 140 °F)
	Humedad relativa	0 % ~ 95 % (sin condensación)
	Dimensiones	70 × 45 × 13 mm (2,75 × 1,77 × 0,51 in) (sin conectores)

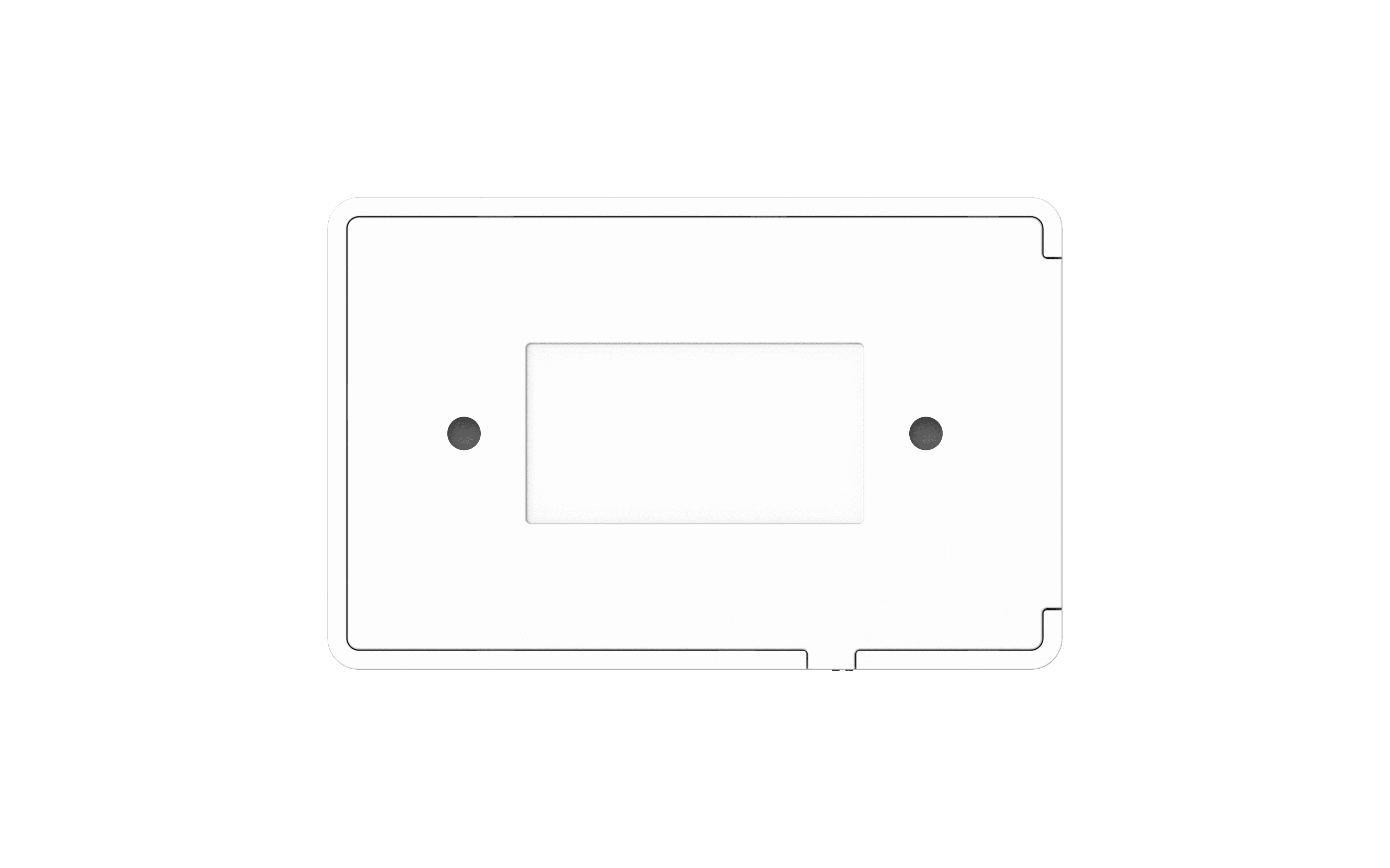

	Método de instalación	Escritorio o montaje con tornillos en pared

Instalación

Dimensiones (mm)
