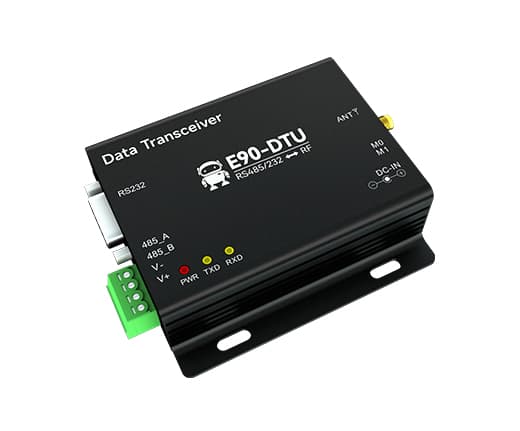

Transmisor y Receptor RS232 RS485 via LoRa E90-DTU(900L30)-V8 - Ebyte

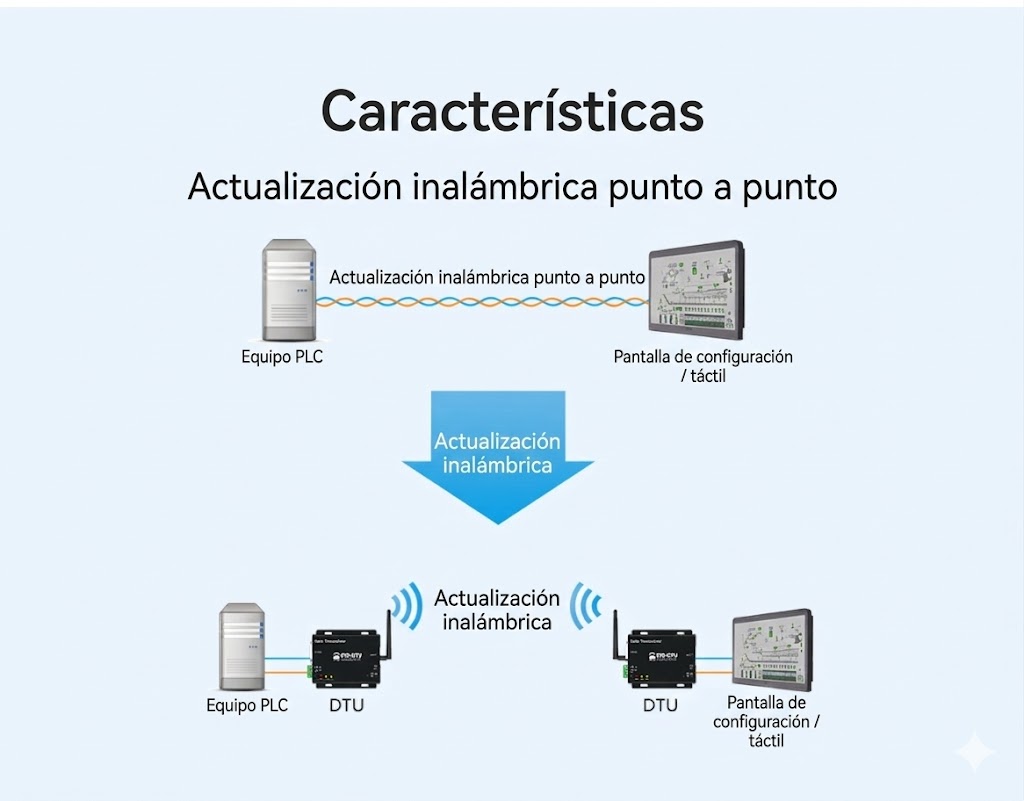

El E90-DTU (900L30)-V8 es un módem inalámbrico industrial diseñado para transmitir datos de forma transparente mediante tecnología LoRa, permitiendo crear enlaces de larga distancia entre equipos con interfaz RS232 o RS485. Es una solución ideal para conectar PLC, RTU, medidores, controladores y otros equipos industriales sin necesidad de cableado físico entre los puntos.

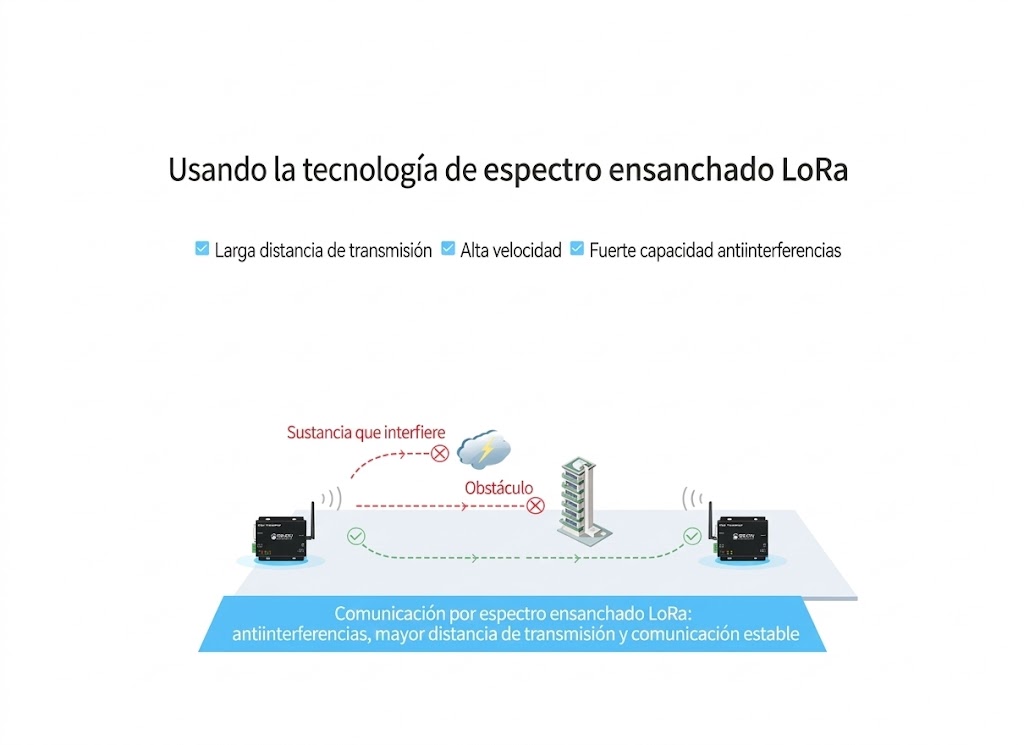

Opera en la banda de 862 a 930 MHz (por defecto 868 MHz) y utiliza modulación LoRa de espectro ensanchado, lo que le entrega muy buena capacidad de penetración, resistencia a interferencias y estabilidad de comunicación en ambientes complejos. Ofrece una potencia de transmisión de hasta 1 W (30 dBm) y puede alcanzar hasta 8 km en condiciones ideales de campo abierto.

Una de sus ventajas importantes es su formato de transmisión transparente, es decir, los datos que entran por el puerto serie salen por radio sin necesidad de que el usuario implemente un protocolo complejo. Además, el equipo soporta funciones avanzadas como:

• • Corrección de errores FEC, para mejorar confiabilidad.
    Cifrado y compresión de datos, aumentando seguridad y eficiencia.
    Configuración de parámetros como potencia, frecuencia, velocidad aérea, dirección y baud rate.
    Modos de operación como normal, wake-up, ahorro de energía y sleep, según la aplicación.

El E90-DTU (900L30)-V8 está diseñado para uso industrial real, con carcasa de aleación de aluminio, excelente disipación térmica y buen blindaje electromagnético. Trabaja con alimentación DC 8–28 V, soporta temperaturas de operación de -40 °C a +70 °C y cuenta con interfaces físicas completas, incluyendo RS232 DB9, terminal RS485, conector SMA para antena, DIP switch de selección de modo y LEDs de estado para alimentación, transmisión y recepción.

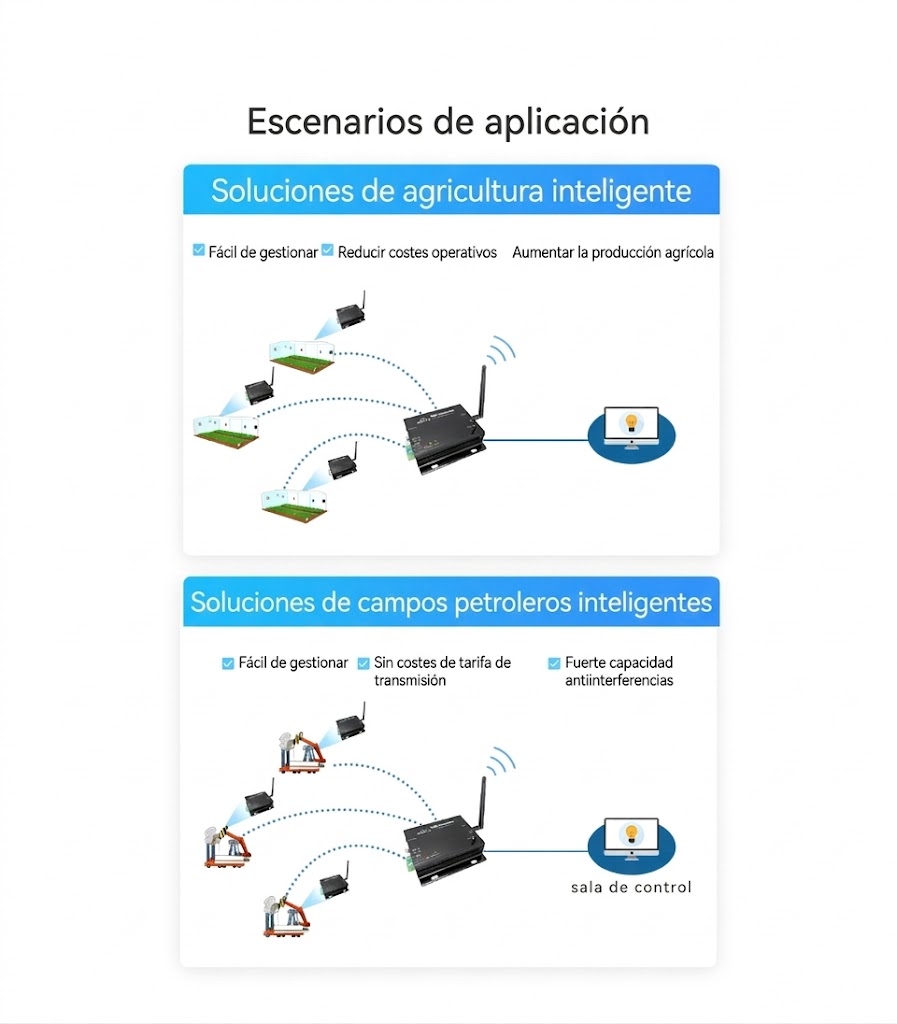

Gracias a su robustez y largo alcance, este modelo es muy adecuado para telemetría industrial, lectura remota de medidores, monitoreo de bombas y estanques, automatización eléctrica, monitoreo ambiental, control de alumbrado y sistemas IoT punto a punto o punto-multipunto.

Especificaciones

Nº	Parámetro	Especificación	Observación
1	Tamaño del producto	82 × 62 × 25 mm	Para más detalles, ver sección 3.2 “Dimensiones de instalación” en Manual de Usuario.
2	Peso del producto	131 g	Tolerancia de peso: 4,5 g.
3	Temperatura de trabajo	-40 °C ~ 85 °C	Cumple con requisitos de uso grado industrial.
4	Impedancia de antena	50 Ω	Impedancia característica estándar de 50 Ω.
5	Rango de voltaje	+8 ~ +28 V DC	Se recomienda utilizar 12 V o 24 V.
6	Interfaz de comunicación	RS232 / RS485	Conector estándar DB9 hembra / terminal block 3,81 mm.
7	Baud rate	Valor de fábrica: 9600	Rango configurable: 1200 ~ 115200.
8	Código de dirección	Valor de fábrica: 0	Se pueden configurar un total de 65536 direcciones.
9	Frecuencia de trabajo	862 ~ 930 MHz	Frecuencia por defecto: 868 MHz.
10	Distancia de comunicación	8 km	Bajo clima despejado, entorno abierto sin obstrucciones, fuente de alimentación 12 V / 2 A, antena tipo ventosa de 5 dBi, instalada a 2 metros sobre el suelo y usando los parámetros de fábrica.
11	Velocidad aérea	2,4 kbps	Niveles disponibles: 2,4 / 4,8 / 9,6 / 19,2 kbps.

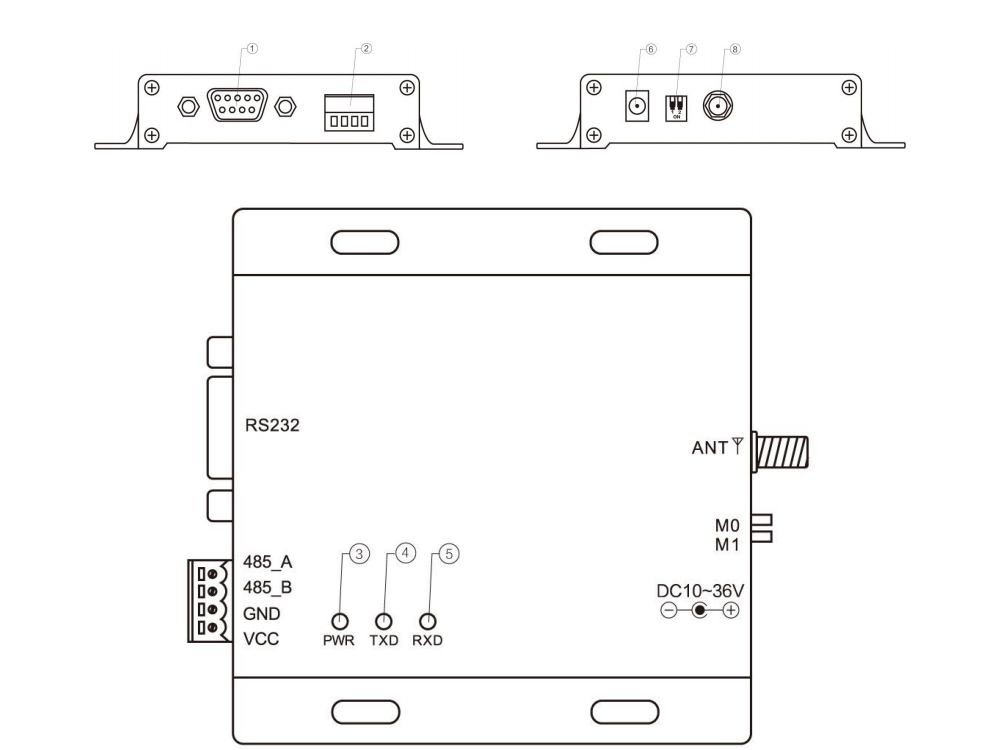

Puerto e Indicadores

N.º de PIN	Nombre	Función	Descripción
1	Conector DB-9 hembra	Interfaz RS-232	Interfaz estándar RS-232
2	Bloque terminal 3.81 mm	Interfaz RS-485 y de alimentación	Interfaz RS-485 estándar y conector de presión para alimentación
3	LED de encendido (PWR-LED)	Indicador de alimentación	Rojo, se enciende cuando el dispositivo recibe energía
4	LED de transmisión (TXD-LED)	Indicador de envío de datos	Amarillo, parpadea cuando se están enviando datos
5	LED de recepción (RXD-LED)	Indicador de recepción de datos	Amarillo, parpadea cuando se están recibiendo datos
6	Interfaz de alimentación DC	Conector de alimentación	Orificio redondo de inserción directa, Ø exterior 5.5 mm, Ø interior 2.5 mm
7	Interruptor DIP	Interruptor DIP	Control del modo de funcionamiento
8	Interfaz de antena	Interfaz SMA-K	Rosca externa con orificio interior, longitud 10 mm, impedancia característica 50Ω

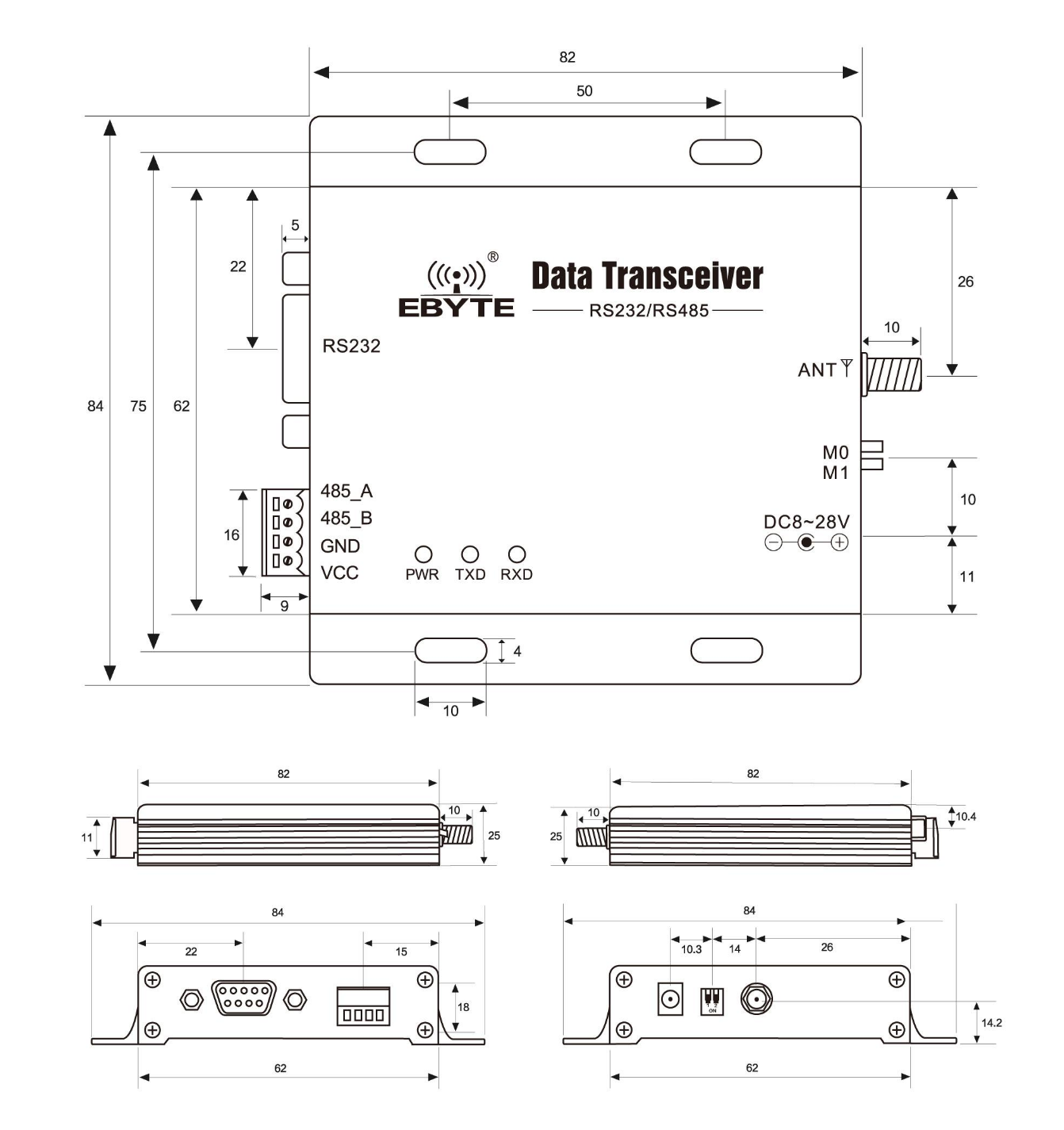

Dimensiones (mm)

Manual de Usuario
