Sensor de Oxígeno Disuelto en Agua LoRaWAN - DR-DO1 - Dragino

Sensor compatible con el nodo LoRaWAN WQS-LB
El nodo y el sensor se comercializan por separado, ya que el nodo puede soportar hasta 3 sensores de calidad de agua funcionando de manera simultánea.

El sensor de oxígeno disuelto por fluorescencia es un equipo digital de nueva generación, pensado para el monitoreo en línea en sistemas de calidad de agua. Está fabricado con componentes importados, tecnología de producción avanzada y montaje superficial (SMT), lo que garantiza una construcción robusta y una larga vida útil.

Dispone de un grado de protección IP68 y un cable resistente al agua de mar, por lo que puede ser sumergido directamente en el agua sin necesidad de tubo protector, manteniendo una medición estable y confiable a largo plazo.

El principio de funcionamiento se basa en el “quenching” de fluorescencia:
un LED de luz azul ilumina un material fluorescente situado en la cara interna de la tapa del sensor. Este material se excita y emite luz roja. Midiendo la diferencia de fase entre la luz roja emitida y la luz azul incidente, y comparándola con los valores de calibración interna, el sensor calcula la concentración de oxígeno disuelto en el medio.

El valor final se compensa automáticamente por temperatura y presión atmosférica, asegurando lecturas precisas incluso cuando cambian las condiciones ambientales. Esto lo hace especialmente adecuado para sistemas de monitoreo continuo en tratamiento de aguas, acuicultura, aguas superficiales, tanques y procesos industriales donde el oxígeno disuelto es un parámetro crítico.

Características

• Tamaño compacto, bajo consumo de energía y fácil de transportar.

• Logra bajo costo, bajo precio y alto rendimiento.

• Alto grado de integración, larga vida útil y alta fiabilidad.

• Soporta hasta cuatro aislamientos, resistente a condiciones de interferencia complejas en terreno, con grado de protección IP68.

• El electrodo utiliza un cable de alta calidad y bajo ruido, permitiendo que la longitud de salida de la señal supere los 20 metros.

Especificaciones

• Rango de medición: 0–20 mg/L, 0–50 °C

• Precisión: ±3 %, ±0,5 °C

• Resolución: 0,01 mg/L, 0,01 °C

• Presión máxima de trabajo: 6 bar

• Señal de salida:

  • A: 4–20 mA (lazo de corriente)

  • B: RS485 (protocolo estándar Modbus-RTU, dirección de dispositivo por defecto: 01)

• Tensión de alimentación: 5–24 V DC

• Entorno de trabajo:

  • Temperatura ambiente: 0–60 °C

  • Humedad relativa: < 85 % HR (se refiere específicamente al conector macho/hembra del cable)

• Consumo de energía: ≤ 0,5 W

• Longitud del cable: 5 metros

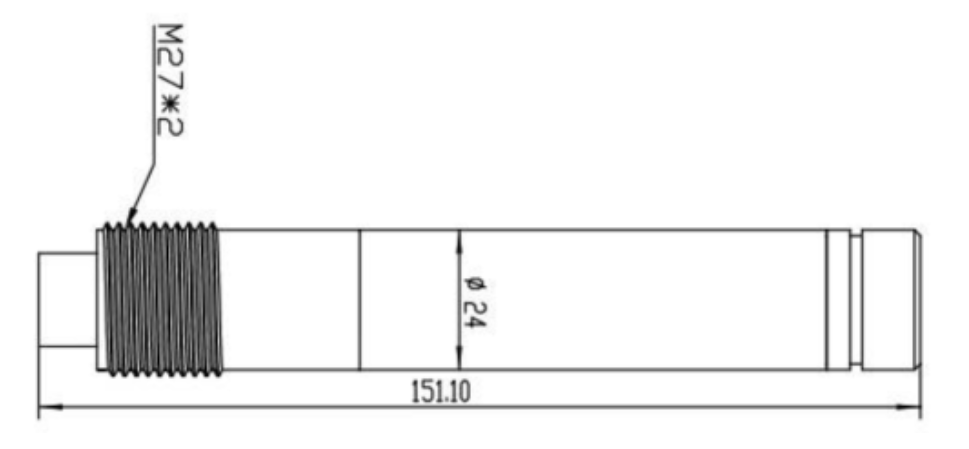

Dimensiones
