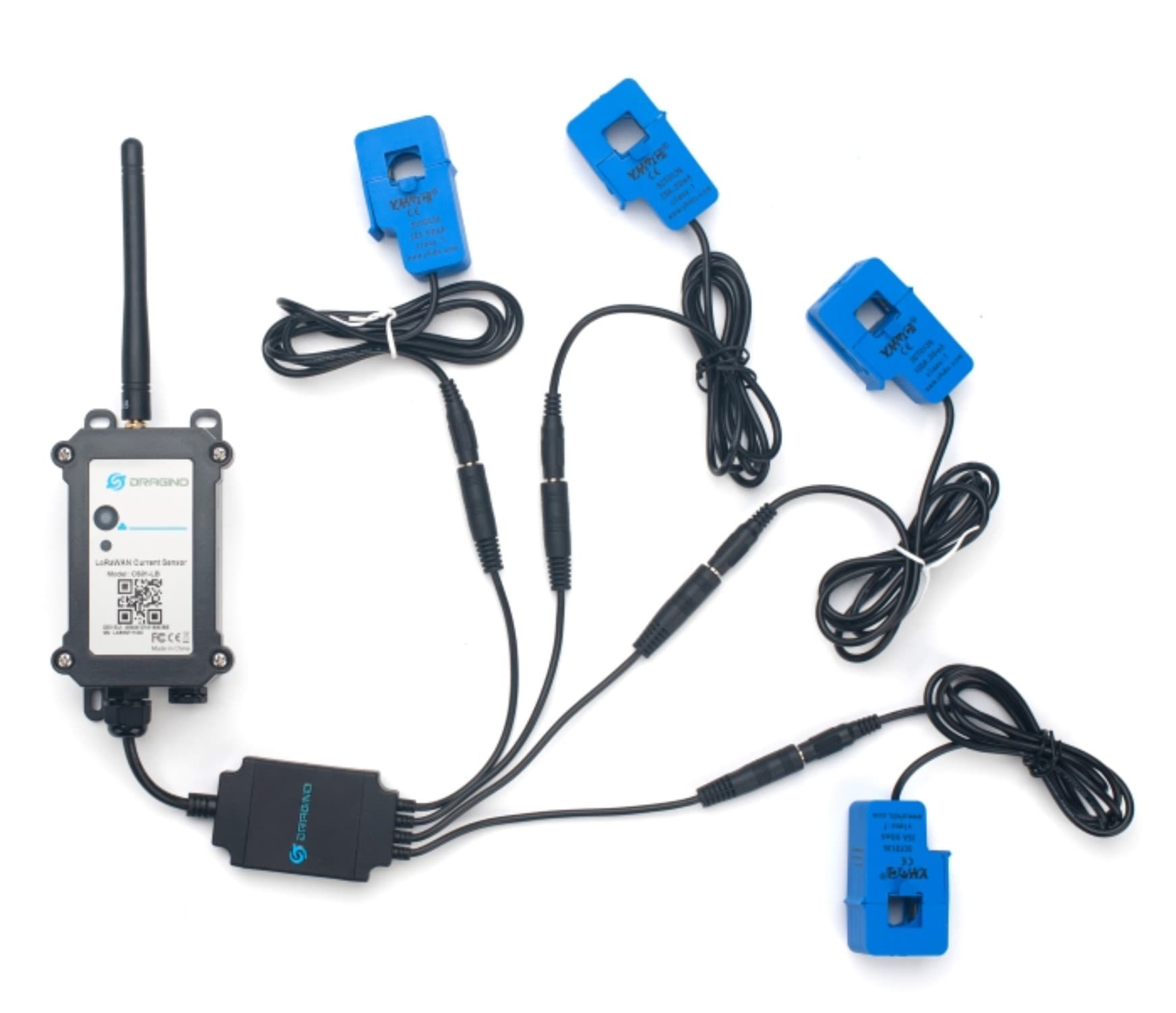

El CS01-LB de Dragino es un convertidor de sensores de corriente de 4 canales orientado a proyectos IoT donde se necesita medir consumo eléctrico o detectar el estado de funcionamiento de equipos mediante transformadores de corriente. Su función es tomar la señal de los sensores de corriente y transmitir los datos por red LoRaWAN, permitiendo monitoreo remoto de instalaciones eléctricas, maquinaria y cargas.

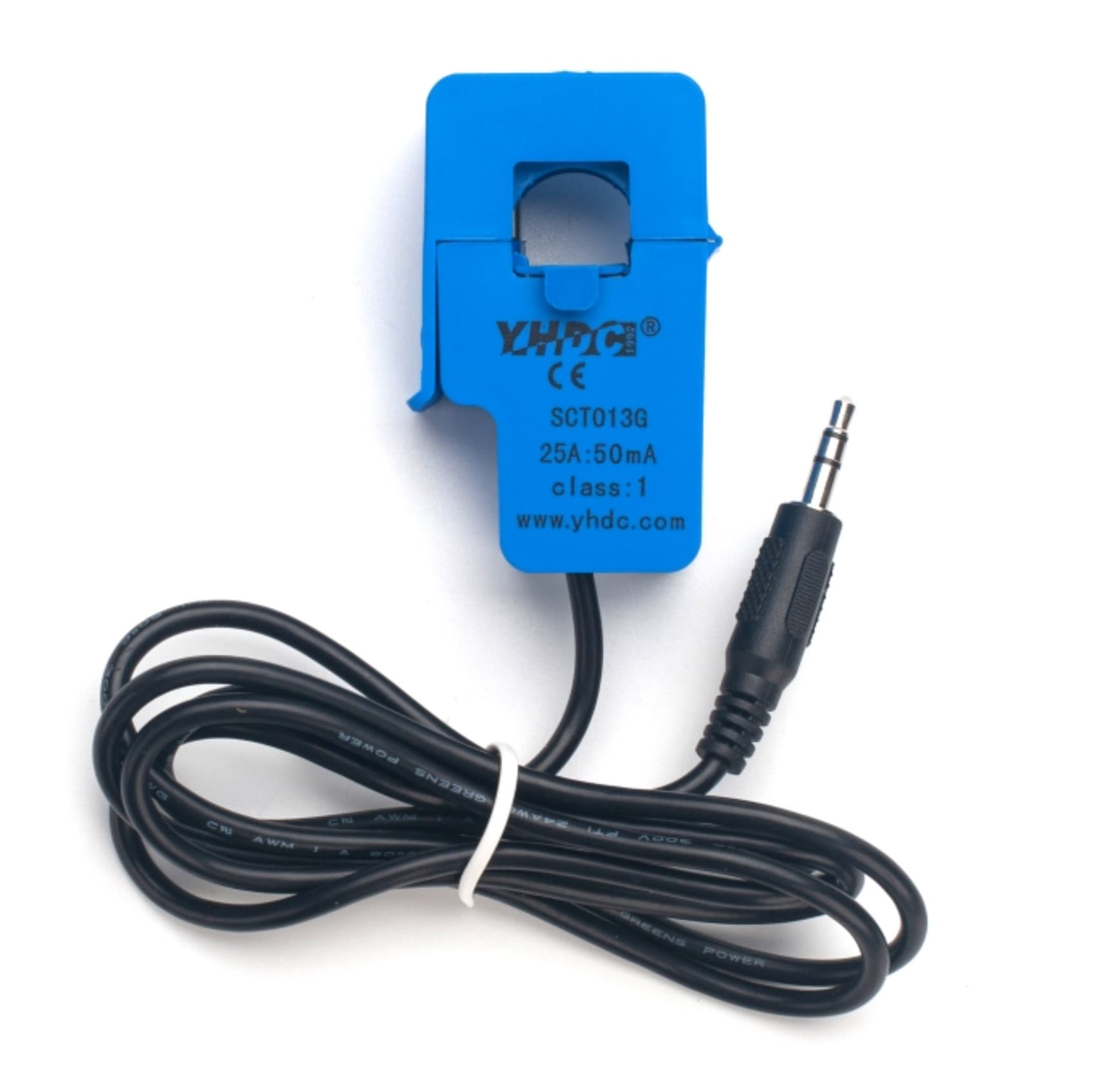

Una de sus principales ventajas es que soporta hasta 4 sensores de corriente en un solo equipo, lo que permite medir varios circuitos o líneas de forma simultánea. Además, los sensores son desmontables e intercambiables, por lo que se pueden usar diferentes escalas según la aplicación. Son compatibles sensores tipo transformador de núcleo partido con relaciones de 100A/50mA, 300A/50mA y 600A/50mA.
El CS01-LB está diseñado para aplicaciones como monitoreo del estado de funcionamiento de máquinas, análisis de tendencias de consumo eléctrico, alarmas por corriente, monitoreo de cargadores de vehículos eléctricos, inversores solares y sistemas de medición eléctrica en edificios. Esto lo convierte en una solución útil tanto para industria como para energía y gestión de infraestructura.
En conectividad, la versión LB corresponde al modelo LoRaWAN, compatible con LoRaWAN 1.0.3, con soporte para OTAA y ABP, y disponible en banda regional como AU915. También incorpora Bluetooth Low Energy (BLE) para configuración local y actualización inalámbrica OTA, facilitando la instalación y el mantenimiento en terreno.
En alimentación, el modelo CS01-LB utiliza una batería Li-SOCl2 de 8500 mAh, alojada en carcasa Type B, con protección IP66, pensada para despliegues de largo plazo en exteriores o ambientes exigentes. La serie también dispone de otras variantes de energía, pero en este caso la versión LB corresponde específicamente a batería no recargable de alta capacidad.
Es importante considerar que el CS01-LB no incluye los sensores de corriente, las probes se adquieren por separado, por lo que las pinzas de corriente deben seleccionarse según el rango requerido para cada instalación.
El Dragino CS01-LB es una solución robusta y flexible para monitoreo de corriente en 4 canales por LoRaWAN, ideal para proyectos de eficiencia energética, monitoreo de maquinaria, edificios, energía solar y cargadores eléctricos.
Especificaciones:
| Categoría | Parámetro | Especificación |
|---|---|---|
| Características DC comunes | Tensión de alimentación | Batería interna, 2,5 V ~ 3,6 V |
| Temperatura de operación | -40 °C ~ 85 °C | |
| Especificaciones LoRa | Rango de frecuencia | Banda 1 (HF): 862 ~ 1020 MHz |
| Potencia máxima de salida RF | +22 dBm constante | |
| Sensibilidad RX | Hasta -139 dBm | |
| Inmunidad al bloqueo | Excelente | |
| Batería | Tipo | Batería Li/SOCl2 no recargable |
| Capacidad | 8500 mAh | |
| Autodescarga | < 1 % por año a 25 °C | |
| Corriente continua máxima | 130 mA | |
| Corriente pico máxima | 2 A durante 1 segundo | |
| Consumo de energía | Modo reposo | 5 µA @ 3,3 V |
| Modo de transmisión LoRa | 125 mA @ 20 dBm, 82 mA @ 14 dBm |
