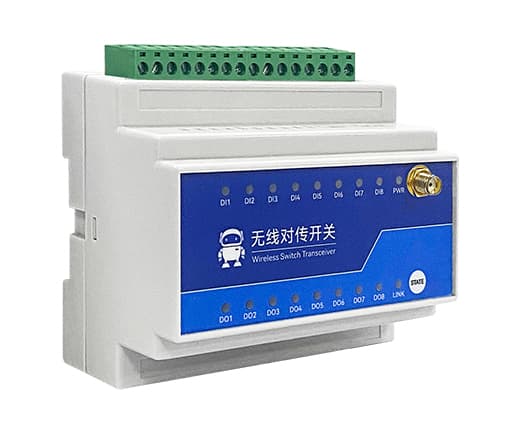

Módulo LoRa industrial 8DI/8DO RS485 - E860-DTU (8080-900SL30)-V2 -Ebyte

El E860-DTU(8080-900SL30)-V2 Wireless Remote Transmission Switch pertenece a la familia de conmutadores inalámbricos Ebyte basados en LoRa para la transmisión remota de señales de entrada/salida. Su función principal es lograr el control síncrono de estados de interruptores entre un equipo maestro y uno o varios esclavos, eliminando la necesidad de tender cables largos.
Este modelo ofrece 8 canales de entrada digital (DI) para contactos secos o salidas tipo NPN, y 8 salidas de relé (DO) para accionar cargas en campo. Los relés del modelo de 8 canales soportan hasta 10 A @ 30 VDC o 10 A @ 250 VAC por contacto, lo que lo hace adecuado para el manejo de cargas de potencia moderada.

Trabaja en la banda 850,125–930,125 MHz, con potencia de transmisión 30 dBm y sensibilidad de recepción hasta -148 dBm @ 2,4 kbps, permitiendo enlaces de hasta 10 km en línea de vista, usando antena adecuada de 5 dBi y montaje a 2 m de altura.

El equipo se alimenta con una tensión DC de 8 a 28 V, incorpora protección de polaridad inversa, sobrecorriente y sobretensión, y utiliza carcasa plástica de ingeniería retardante de llama. Está pensado para condiciones industriales exigentes, con rango de temperatura de trabajo de -40 a +85 °C y humedad de 5–95 % RH sin condensación. Se monta fácilmente en riel DIN de 35 mm y dispone de múltiples LEDs de estado (alimentación, enlace, DI y DO) y un botón STATE para emparejamiento y restauración de fábrica.

El E860-DTU soporta varios modos de red:

• 1 a 1 bidireccional: un maestro y un esclavo se controlan mutuamente (DI↔DO).

• 1 a N bidireccional: un maestro puede controlar hasta 200 esclavos y recibir de ellos el estado de las entradas.

• 1 a N bidireccional con distinto número de canales: un maestro de 8 canales puede repartirse entre varios esclavos de 1, 2 o 4 canales, asignando DI/DO por orden de emparejamiento.

Además, cuenta con funciones de transmisión cifrada, recuperación automática ante desconexiones (restablece el estado de salida tras timeout) y doble watchdog hardware/software para asegurar un funcionamiento estable a largo plazo.

Resumen

• - 8× entradas digitales y 8× salidas de relé
  - Tecnología LoRa sub-GHz (850–930 MHz), hasta 10 km en campo abierto
  - Modos 1:1 y 1:N, hasta 1 maestro y 200 esclavos
  - Alimentación 8–28 VDC con protecciones integradas
  - Contactos de relé hasta 10 A / 250 VAC
  - Rango industrial -40…+85 °C, humedad 5–95 % RH
  - Montaje en riel DIN e indicadores LED para DI, DO, enlace y alimentación
  - Botón STATE para emparejar y restaurar a fábrica

• 1 a 1 bidireccional

• 1 a N bidireccional

1 a N bidireccional con distinto número de canales

Especificaciones

Categoría	Nombre	Parámetro
Alimentación	Tensión de operación	DC 8～28V
	Indicador de alimentación	Indicador LED azul
Parámetros inalámbricos	Banda de frecuencia de operación	850.125MHz ~ 930.125MHz
	Potencia de transmisión	22dBm / 30dBm opcional
	Sensibilidad de recepción	-148 dBm @ 2.4Kbps
	Distancia de transmisión	22dBm: 5 km, 30dBm: 10 km (entorno claro y abierto, potencia máxima, antena 5dBi, altura 2 m)
	Velocidad de aire (air speed)	2.4K
	Opciones de antena	Base de antena SMA (rosca externa, orificio interno)
Velocidad de respuesta	Velocidad de respuesta	Menor a 300 ms
Entrada DI	Canales DI	8 canales
	Tipo de entrada	Contacto seco / tipo NPN
	Indicación de entrada	Indicador LED verde
Salida DO	Número de salidas DO	8 canales
	Tipo de salida DO	8 es relé tipo A
	Modo de salida DO	Modo jog (accionamiento por pulsos)
	Capacidad de contacto del relé	8 vías: 10A 30VDC, 10A 250VAC
	Indicador de salida	Indicador LED rojo
Consumo de energía	Corriente de transmisión	290mA @ DC 12V
	Corriente promedio	70mA @ DC 12V
	Corriente por cada relé	15mA @ DC 12V
Otros	Tamaño del producto	E860-DTU(8080-900SL30)-V2: 113×107×65mm (L×A×H)
	Peso del producto	E860-DTU(8080-900SL30)-V2: 192±5g
	Temperatura y humedad de trabajo	-40～+85℃, 5%～95%HR (sin condensación)
	Temperatura y humedad de almacenamiento	-60～+125℃, 5%～95%HR (sin condensación)

Pinout del dispositivo

N°	Etiqueta (sugerida)	Descripción
1	IN1	Puerto de entrada del interruptor 1
2	IN2	Puerto de entrada del interruptor 2
3	IN3	Puerto de entrada del interruptor 3
4	IN4	Puerto de entrada del interruptor 4
5	COM-IN1~IN4	Terminal común de las entradas de interruptor 1 a 4
6	IN5	Puerto de entrada del interruptor 5
7	IN6	Puerto de entrada del interruptor 6
8	IN7	Puerto de entrada del interruptor 7
9	IN8	Puerto de entrada del interruptor 8
10	COM-IN5~IN8	Terminal común de las entradas de interruptor 5 a 8
11	GND	Tierra (referencia 0 V)
12	RS485-A	Línea A de la interfaz RS485
13	RS485-B	Línea B de la interfaz RS485
14	PE	Tierra de protección (PE)
15	V-	Alimentación DC 8–28 V (polo negativo)
16	V+	Alimentación DC 8–28 V (polo positivo)
17	NO1	Salida de relé 1, contacto normalmente abierto (NO)
18	COM1	Terminal común de la salida de relé 1
19	NO2	Salida de relé 2, contacto normalmente abierto (NO)
20	COM2	Terminal común de la salida de relé 2
21	NO3	Salida de relé 3, contacto normalmente abierto (NO)
22	COM3	Terminal común de la salida de relé 3
23	NO4	Salida de relé 4, contacto normalmente abierto (NO)
24	COM4	Terminal común de la salida de relé 4
25	NO5	Salida de relé 5, contacto normalmente abierto (NO)
26	COM5	Terminal común de la salida de relé 5
27	NO6	Salida de relé 6, contacto normalmente abierto (NO)
28	COM6	Terminal común de la salida de relé 6
29	NO7	Salida de relé 7, contacto normalmente abierto (NO)
30	COM7	Terminal común de la salida de relé 7
31	NO8	Salida de relé 8, contacto normalmente abierto (NO)
32	COM8	Terminal común de la salida de relé 8
33	STATE	Botón STATE para restablecer la configuración

Descripción de LED e interruptores

Dimensiones

Manual de Usuario
Herramientas de pruebas y desarrollo
