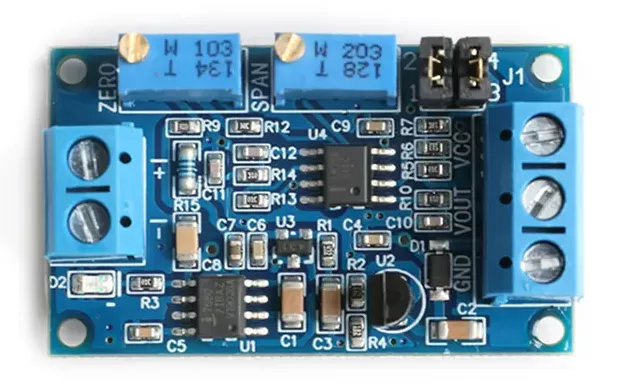

Conversor señal 4-20ma a 0-3.3V 5V 10V
Garantía legal de 6 meses por fallas según la Ley del Consumidor (SERNAC), adicional a la garantía del fabricante.
Lo que importa.
""Liquidación de Producto""
Conversor corriente a Voltaje 4-20mA, permitiendo tener como máximo voltajes tales como 3.3v 5V y 10V.
Voltaje de funcionamiento: 7-36 VCC (si la salida es de 10 V, el voltaje de alimentación debe ser superior a 12 V)
Corriente de entrada: 4-20Ma/0-20mA
Voltaje de salida: 0-3,3 V 0-5 V 0-10 V
Modo de uso:

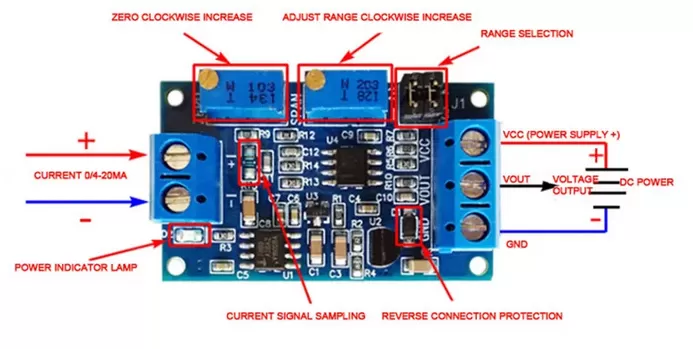

Cuando la entrada de corriente sea mínima (0 mA o 4 mA), ajuste el potenciómetro ZERO (103) para que la salida VOUT sea mínima (0,0 V u otro voltaje).
Cuando la entrada actual sea el valor máximo (20 mA), ajuste el potenciómetro SPAN (203) para hacer que la salida VOUT alcance el valor máximo (3,3 V o 5 V o 10 V, cuando la entrada es de 4-20 mA, la salida puede ser tan baja como 2,5 V).
Selección de rango de tapa de puente:
4--20ma:
Rango 0-2,5 V: J1 en cortocircuito en los pines 1, 2 y 3, 4
Rango 0--3.3V: J1 pin 1 y pin 2 están desconectados, pin 3 y pin 4 están desconectados
Rango 0--5.0V: J1 en cortocircuito en los pines 1, 2 y 3, 4
Rango 0--10.0V: J1 pin 1 y pin 2 están en cortocircuito, pin 3 y pin 4 están desconectados
0-- 20ma:
Rango 0--3.3V: J1 en cortocircuito en los pines 1, 2 y en cortocircuito en los pines 3 y 4
Rango 0-- 5,0 V: J1 en cortocircuito en los pines 1, 2 y 3, 4
