Controlador LoRaWAN Exterior Solar SDI12 RS485 4-20mA UC501 - Milesight

El Milesight UC501 es un controlador IoT LoRaWAN para exterior, diseñado para monitorear y controlar equipos en terreno sin necesidad de red eléctrica ni cableado de comunicaciones. Combina alimentación por baterías recargables, panel solar integrado y entrada DC con conectividad LoRaWAN®, lo que lo hace ideal para proyectos de riego, estanques, monitoreo ambiental, energía e infraestructuras remotas.

A nivel de comunicaciones, el UC501 funciona como un dispositivo LoRaWAN OTAA/ABP Clase A y Clase C, compatible con banda AU915. Ofrece una potencia de transmisión de hasta 20 dBm (según banda), una sensibilidad de -137 dBm @ 300 bps y utiliza antena interna, permitiendo enlaces de largo alcance hacia gateways LoRaWAN en campo.

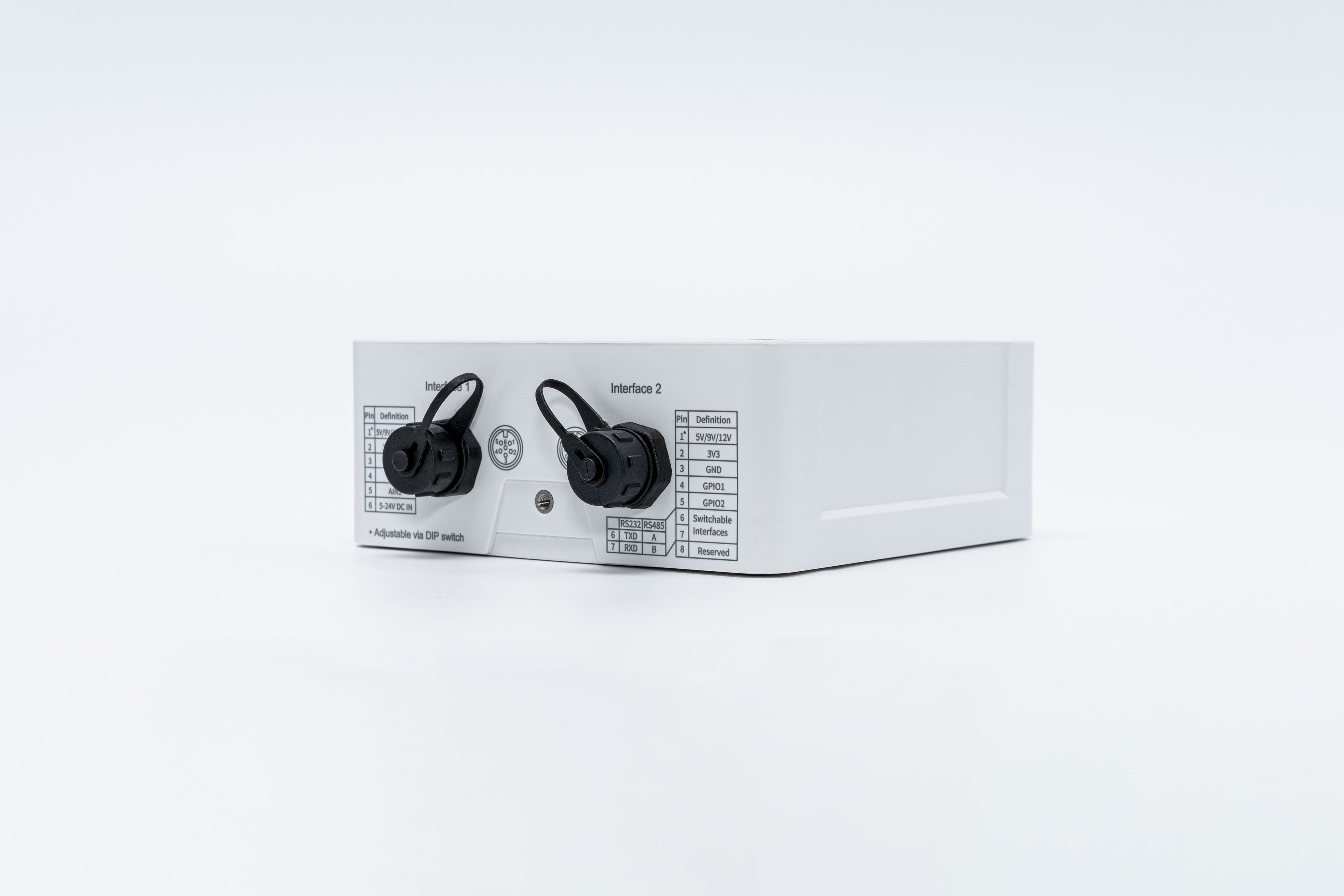

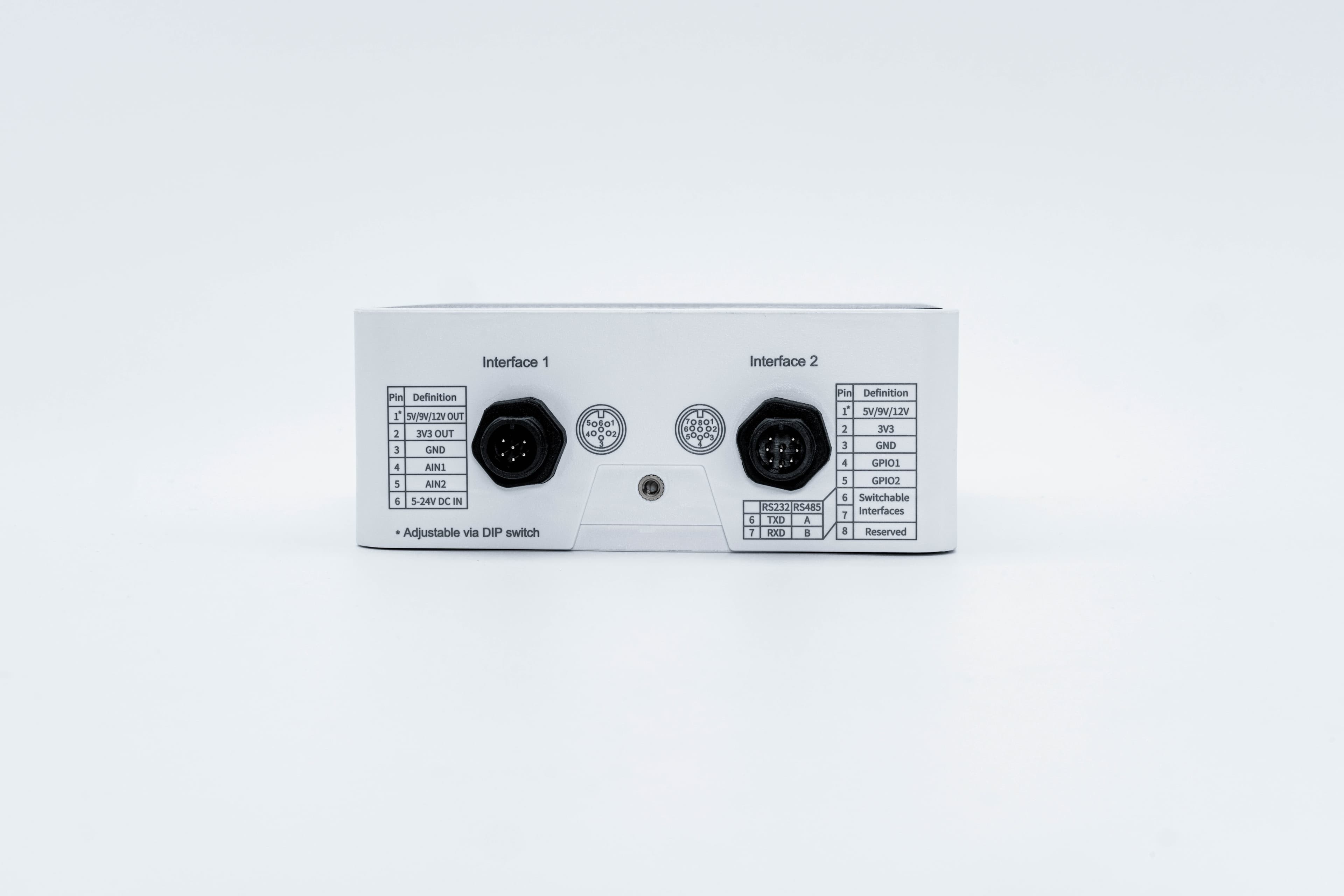

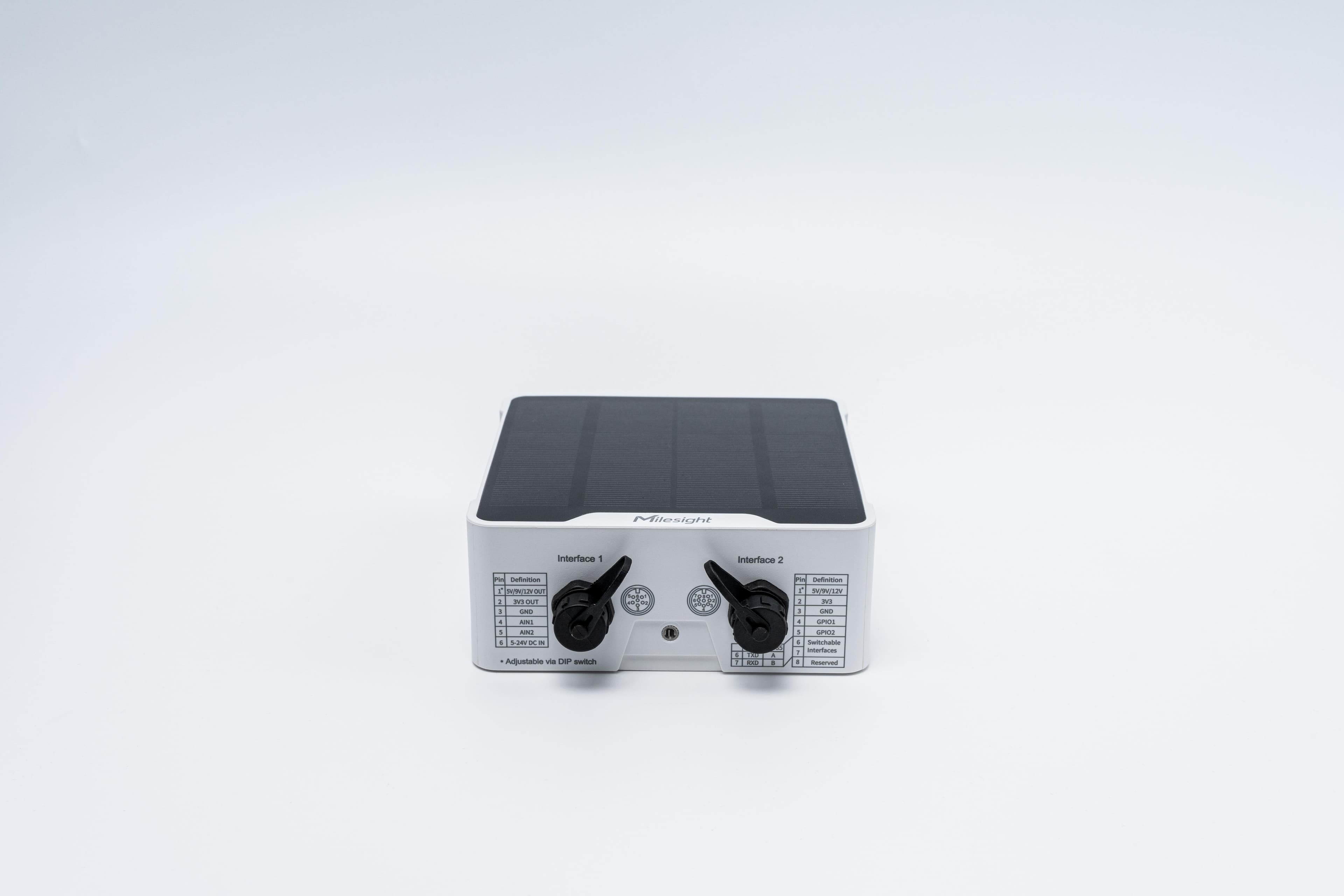

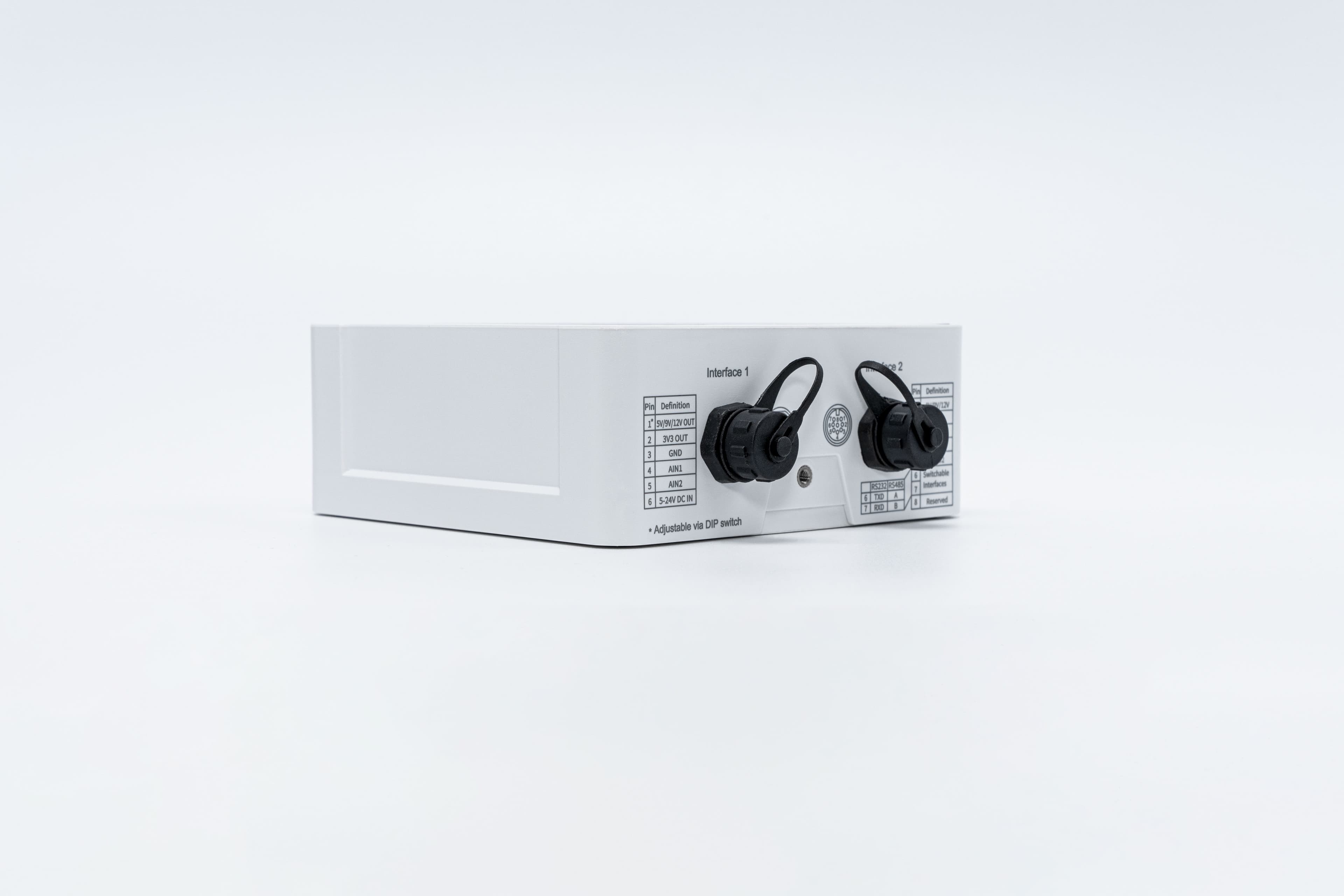

En cuanto a interfaces, incorpora un conector M12 A-coded macho que expone:
• 2 × GPIO, configurables por software como entrada digital, salida digital o contador de pulsos (frecuencia recomendada ≤ 4000 Hz), con niveles lógicos de 0~0,8 V (bajo) y 2,5~3,3 V (alto) y corriente máxima de 20 mA.
• 1 × puerto serie conmutable RS232/RS485, con velocidades de 1200~115200 bps, soportando modo transparente y Modbus RTU sobre RS485 para integrar sensores y equipos industriales existentes.
• 2 × entradas analógicas de 12 bits, con rango 4~20 mA o 0~10 V seleccionable por software.
• 1 × puerto SDI-12, compatible con SDI-12 V1.4 en modo transparente, ideal para sondas ambientales y agrícolas.
• Salidas de alimentación auxiliares: 2 × 3,3 V continuas y 2 × 5/9/12 V (con tiempo conmutable de 0 a 10 minutos) para energizar sensores solo durante la medición y ahorrar energía.

Para configuración y mantenimiento, el UC501 ofrece:
• Puerto USB Type-C interno para consola y configuración mediante software en PC.
• App móvil vía NFC para encendido/apagado y ajuste de parámetros sin abrir el equipo.
• Configuración vía downlinks LoRaWAN, ideal para ajustes remotos.
Además, dispone de botón interno de encendido/reset y LED interno de estado para diagnóstico básico.

A nivel de software, el UC501 integra funciones avanzadas de automatización en el borde:
• Alarmas por umbral y por cambio sobre entradas o registros.
• Multicast (solo UC501) para enviar comandos simultáneos a múltiples nodos.
• Almacenamiento de datos (hasta 600 registros), con recuperabilidad y retransmisión cuando la conexión LoRaWAN se restablece.
Estas capacidades permiten que el UC501 actúe como un pequeño datalogger y controlador local, reduciendo la dependencia continua de la nube.

En alimentación, el UC501 combina:
• 2 × baterías recargables ICR18650 de 2550 mAh.

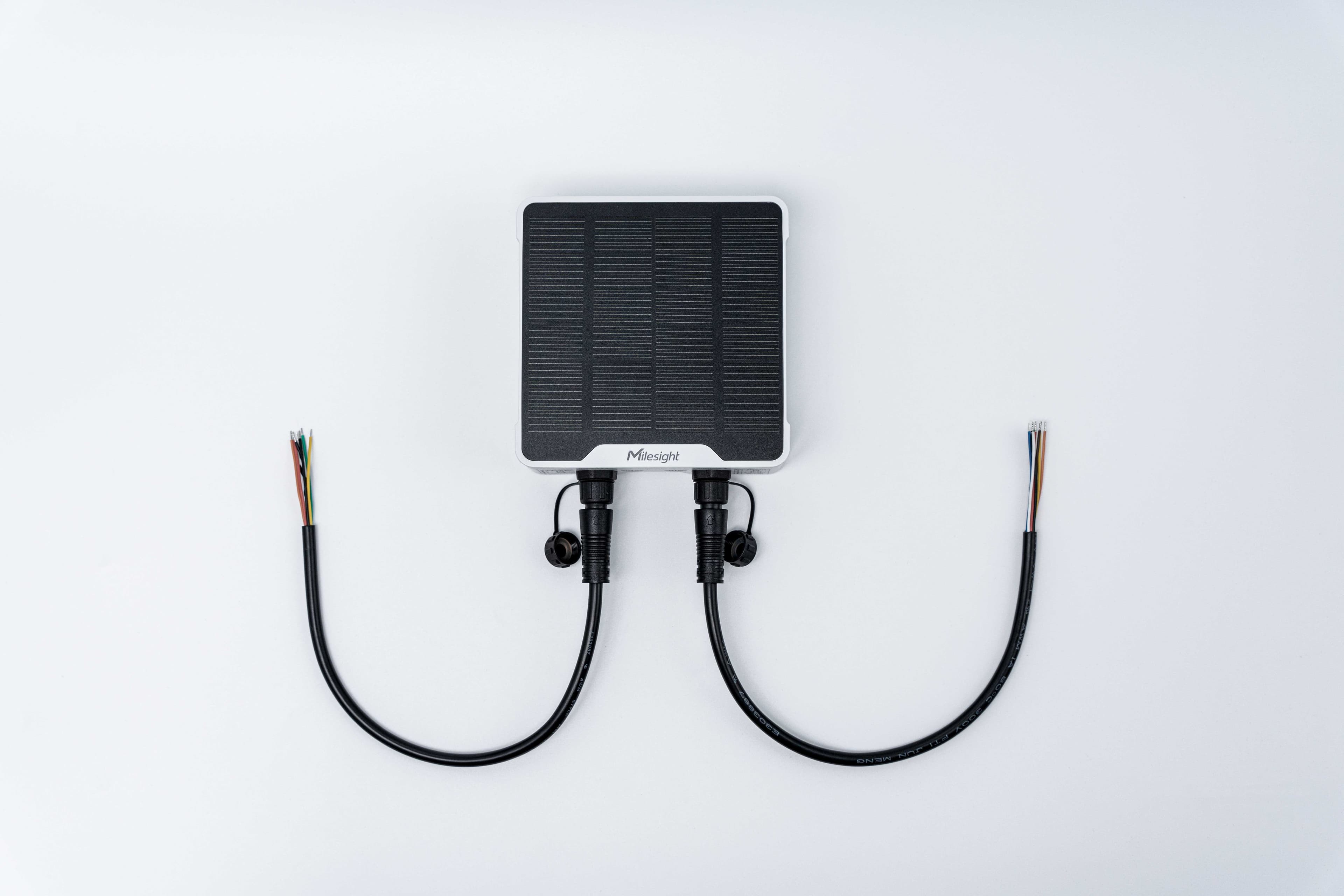

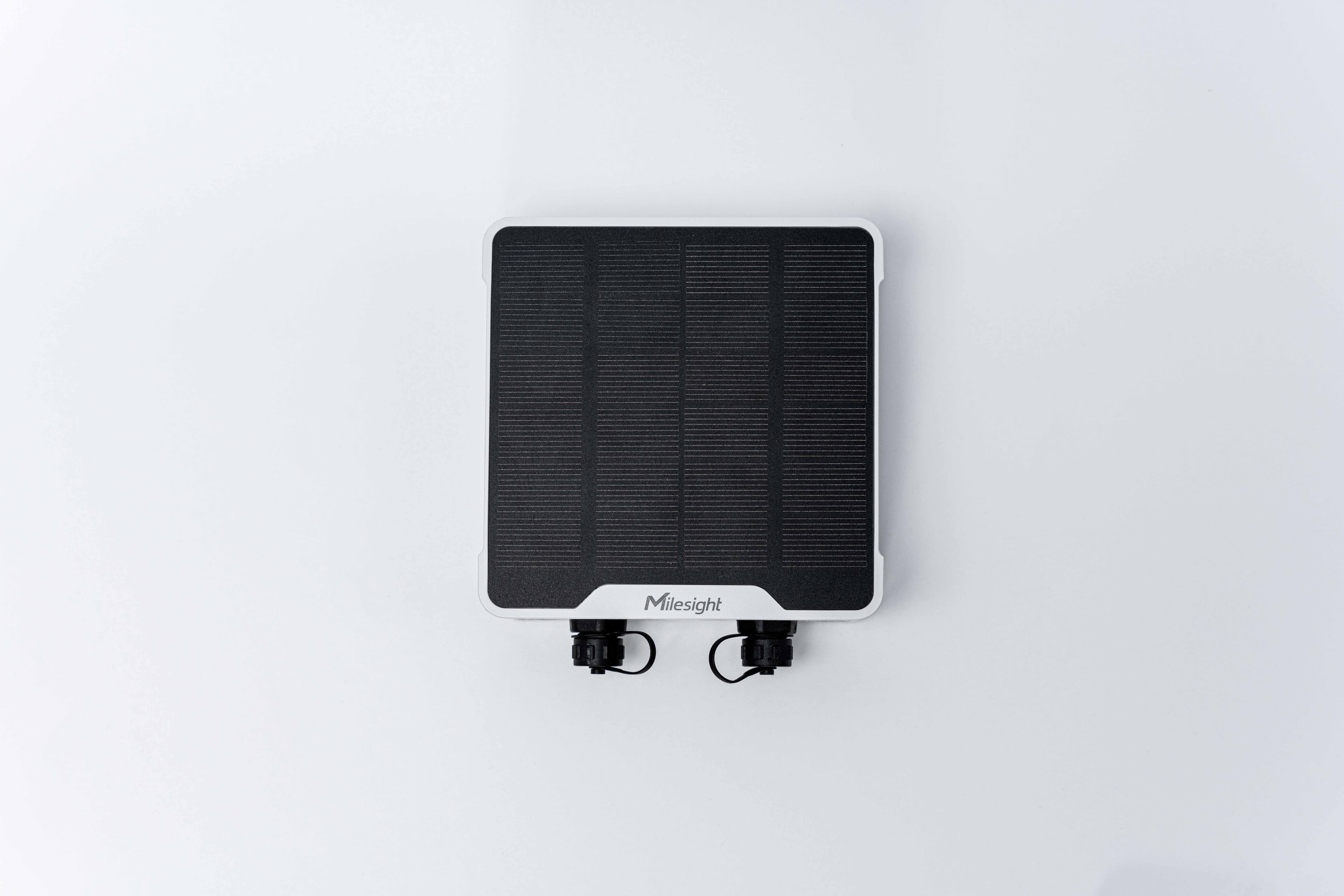

• Panel solar integrado de 6 V / 1,7 W para recarga en terreno.
• Entrada DC 5–24 V mediante conector M12, útil para pruebas o instalaciones con energía disponible.
Gracias a su diseño de bajo consumo (< 0,5 W típico), puede operar durante largos periodos en modo autónomo.

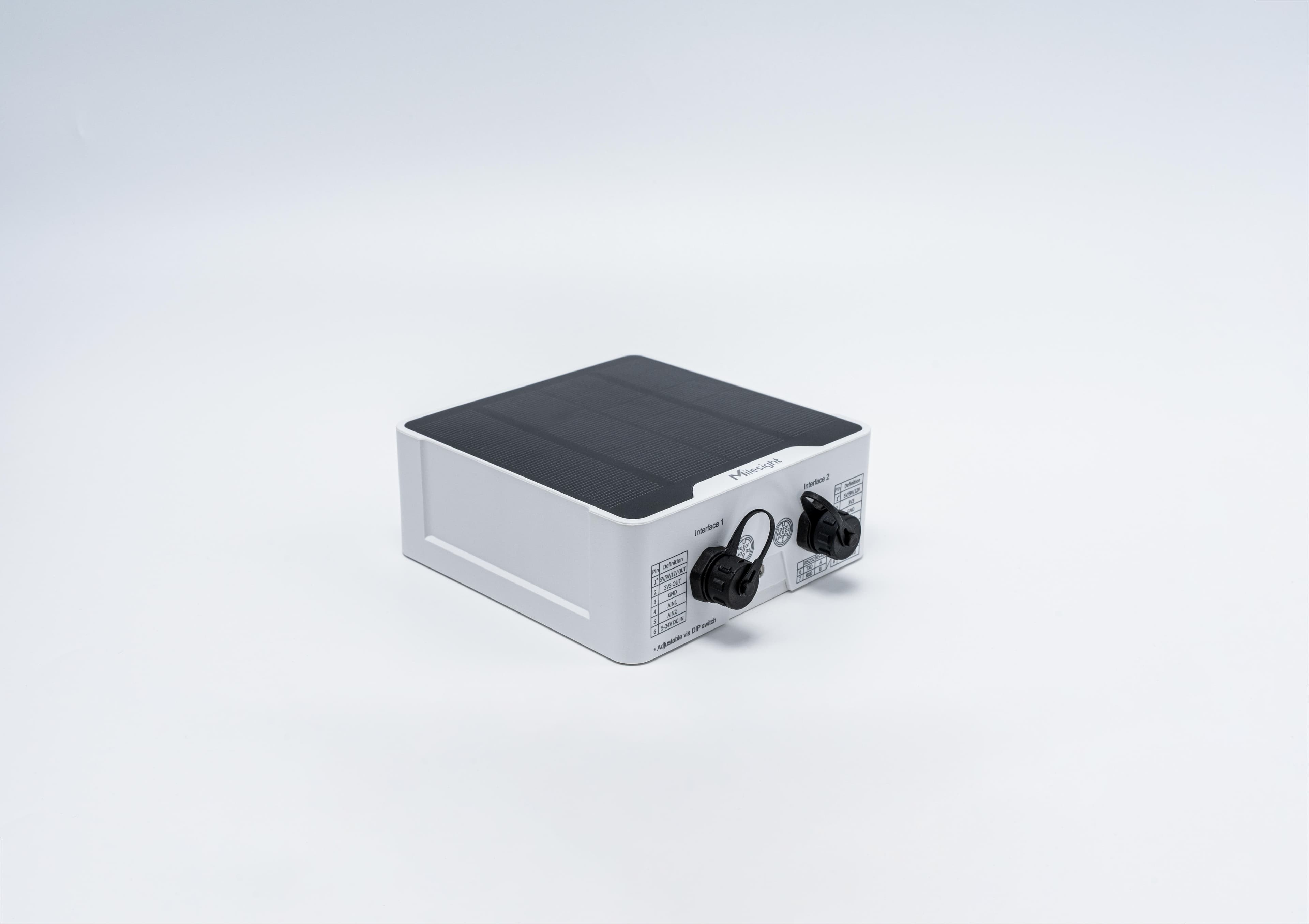

El equipo está construido con un grado de protección IP68 (resistente a agua y polvo, probado 1 m bajo el agua durante 7 días), soporta una humedad relativa de 0~95 % sin condensación y un rango de temperatura de operación de aproximadamente -20 °C a +60 °C. Su carcasa compacta de 116 × 116 × 45,5 mm permite montaje en pared o poste, ideal para exteriores e instalaciones rurales o industriales. Cumple con certificaciones CE, FCC, ISED y RoHS.

Por su combinación de alimentación solar/baterías, IO cableado, RS232/RS485, SDI-12, salidas de alimentación para sensores y conectividad LoRaWAN de largo alcance, el Milesight UC501 es una solución muy adecuada para:
• Riego y agricultura inteligente (válvulas, bombas, sondas de humedad, estaciones de campo).
• Monitoreo de estanques y depósitos (nivel, presión, caudal).
• Infraestructura remota (gabinetes en carretera, estaciones técnicas, estaciones ambientales).
• Proyectos de telemetría y automatización remota donde no hay red fija ni energía disponible de manera continua.

Especificaciones

Categoría	Nombre	Parámetro
Versión	Versión	LoRaWAN® Version
Transmisión inalámbrica	Protocolo	LoRaWAN®
	Antena	Antena interna
	Frecuencia	AU915
	Potencia de transmisión (Tx Power)	16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
	Sensibilidad	-137 dBm @ 300 bps
	Modo de trabajo	UC501: OTAA/ABP Clase A, Clase C
Interfaz de datos	Tipo de interfaz	Conector M12 A-coded macho
	Puertos	2 × GPIO
	Nivel lógico	Bajo: 0 ~ 0,8 V, Alto: 2,5 ~ 3,3 V
	Corriente máxima	20 mA
	Modo de trabajo	Entrada digital, salida digital, contador de pulsos (conmutable por software)
	Frecuencia de entrada	Valor sugerido: ≤ 4000 Hz
Puerto serie	Puertos	1 × RS232 o RS485 (conmutable por software)
	Velocidad en baudios	1200 ~ 115200 bps
	Protocolos	Transparente (RS232/RS485), Modbus RTU (RS485)
Entrada analógica	Puertos	2 × entradas analógicas
	Resolución	12 bits
	Rango de entrada	4 ~ 20 mA o 0 ~ 10 V (conmutable)
SDI-12	Puertos	1 × SDI-12
	Protocolo	SDI-12 V1.4, modo transparente
Salida de alimentación	Puertos	2 × 3,3 V, 2 × 5/9/12 V (conmutable)
	Tiempo de alimentación antes de medición	3,3 V: continua 5/9/12 V: 0 ~ 10 minutos
Otros	Botón	1 × botón de encendido/reset (interno)
	USB	1 × Type-C (interno) para configuración y consola
	Indicador LED	1 × LED de reinicio/reset (interno)
Software	Encendido y apagado	App móvil vía NFC, software en PC vía USB Type-C, botón de encendido (interno)
	Configuración	App móvil vía NFC, software en PC vía USB Type-C, downlink
	Funciones avanzadas	Alarma por umbral, alarma por cambio, multicast (solo UC501), almacenamiento de datos (600 registros), recuperabilidad de datos, retransmisión de datos
Características físicas	Alimentación UC501	1) 2 × baterías recargables ICR18650 de 2550 mAh 2) Energía solar integrada (6 V, 1,7 W) 3) DC 5–24 V mediante conector M12
	Temperatura de operación	UC501: -20 °C ~ 60 °C
	Humedad relativa	0 ~ 95 % (sin condensación)
	Grado de protección	IP68 (1 m bajo el agua, 7 días)
	Dimensiones	116 × 116 × 45,5 mm (4,56 × 4,56 × 1,79 in) (sin conectores)
	Instalación	Montaje en pared o poste
Certificaciones	Reglamentarias	CE, FCC, ISED
	Medioambientales	RoHS

Instalación

Dimensiones (mm)


Pagina Web
DataSheet
Manual de Usuario
Protocolo de Comunicacion

Diferencia UC501 y UC502

Característica	Milesight UC501	Milesight UC502
Uso principal	Controlador LoRaWAN multi-interfaz para exterior con alimentación solar + batería recargable.	Controlador LoRaWAN multi-interfaz para exterior optimizado para máxima autonomía con baterías primarias.
Clases LoRaWAN	LoRaWAN® Class A y Class C.	LoRaWAN® Class A.
Bandas LoRaWAN	CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923-1&2&3&4.
Potencia de transmisión	Hasta 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz).
Sensibilidad RX	≈ -137 dBm @ 300 bps.
GPIO	2 × GPIO (entrada digital, salida digital, contador de pulsos).
Entradas analógicas	2 × AI (4–20 mA o 0–10 V, seleccionables por software).
Puerto serie	1 × RS232 o RS485 (conmutable por software).
Puerto SDI-12	1 × SDI-12 para sondas ambientales.
Salidas de alimentación para sensores	2 × 3,3 V y 2 × 5/9/12 V (con tiempo de encendido configurable antes de la medición).
Alimentación principal	2 × baterías recargables ICR18650 de 2550 mAh. Panel solar integrado 6 V / 1,7 W. DC 5–24 V por conector M12.	3 × baterías ER26500 Li-SOCl2 de 9000 mAh (no recargables). DC 5–24 V por conector M12.
Enfoque energético	Autonomía buena + recarga continua gracias a panel solar (ideal donde hay sol disponible).	Máxima autonomía con baterías de gran capacidad (ideal donde no se quiere mantenimiento frecuente ni panel solar).
Temperatura de operación	≈ -20 °C ~ 60 °C.	≈ -30 °C ~ 70 °C (más rango para climas extremos).
Grado de protección	IP68 (uso exterior, sumergible 1 m / 7 días).
Carcasa / conectores	Carcasa sellada para exterior, conectores M12, montaje en muro o poste.
Aplicaciones típicas	Estaciones con buena exposición solar, riego y monitoreo ambiental donde se puede recargar batería con el panel.	Sitios muy remotos o de difícil acceso, donde se prioriza no cambiar baterías con frecuencia y no se usa panel solar.
