DESCRIPCIÓN

Lo que importa.

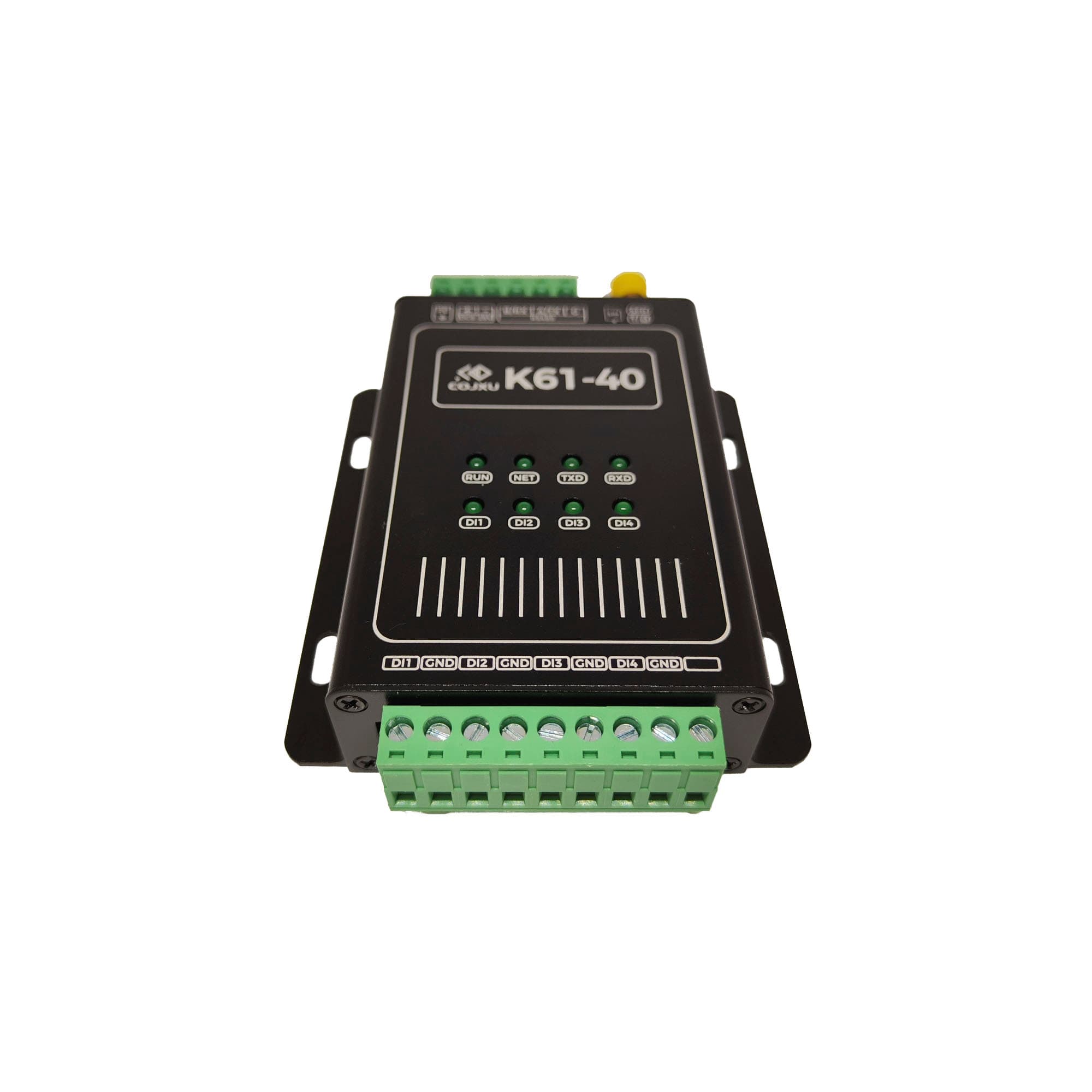

El Ebyte K61-DL20 es un módulo de transmisión remota de señales digitales diseñado para aplicaciones industriales donde se requiere llevar 4 entradas de contacto (DI) hacia 4 salidas digitales (DO) a través de un enlace inalámbrico LoRa de largo alcance o bien vía RS485/Modbus.

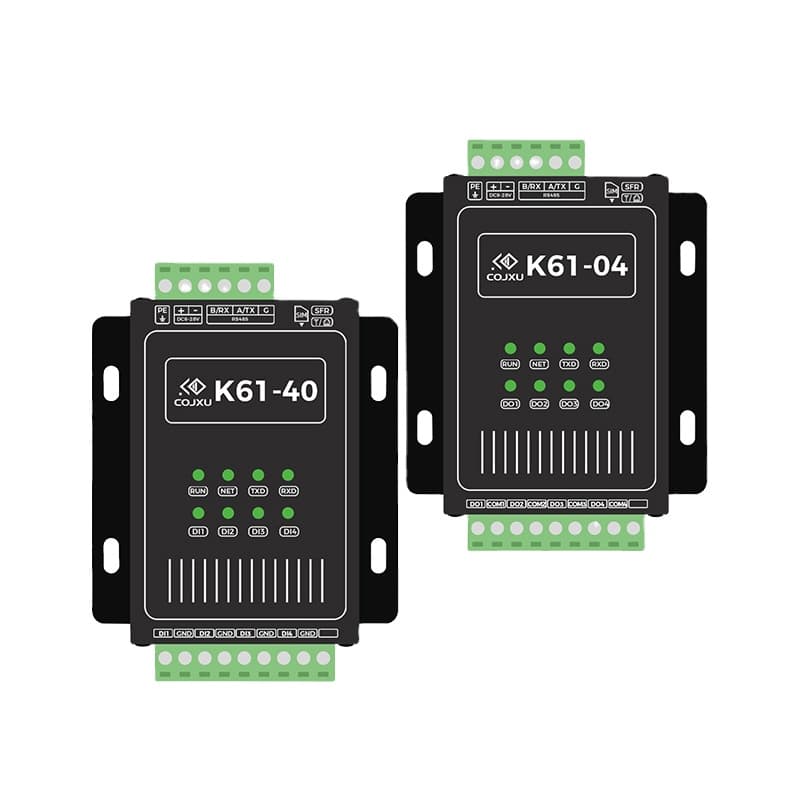

En una instalación típica se utilizan dos equipos K61-DL20 trabajando como emisor y receptor: el emisor lee el estado de los 4 contactos (pulsadores, finales de carrera, relés, etc.) y los envía por LoRa (espectro ensanchado SX1262); el receptor reproduce esos estados en sus 4 salidas DO, logrando una botonera remota 4DI → 4DO sin necesidad de tirar cables largos.

Características principales:

Entradas / salidas: 4 canales DI y 4 canales DO (tipo señal digital)
Comunicación inalámbrica: LoRa spread spectrum, chip SX1262
Frecuencia de trabajo: 410,125 ~ 493,125 MHz (por defecto 410,125 MHz)
Potencia de transmisión: 160 mW (22 dBm)
Alcance típico: hasta ~4 km en entorno abierto y despejado con antena de 5 dBi, potencia máxima y air rate 2,4 k (condiciones de laboratorio)
Interfaz cableada: RS485 con soporte de protocolo Modbus para integración a PLC/SCADA
Tensión de alimentación: 8 ~ 28 V DC
Consumo: potencia máx. ≈ 1 W, potencia media ≤ 0,5 W por módulo
Conexión de alimentación y señales: bornera industrial enchufable 5,08 mm
Grado de protección: carcasa no estanca, pero con buena resistencia a la humedad y protección total contra polvo
Rango de temperatura de operación: −40 ~ +85 °C
Dimensiones: 110 × 84,32 × 25,3 mm
Peso: 164 ± 5 g

El K61-DL20 integra recubrimiento de tres protecciones en la tarjeta (anti-hongos, anti-humedad y anti-niebla salina), por lo que está preparado para entornos industriales exigentes.

Aplicaciones típicas:

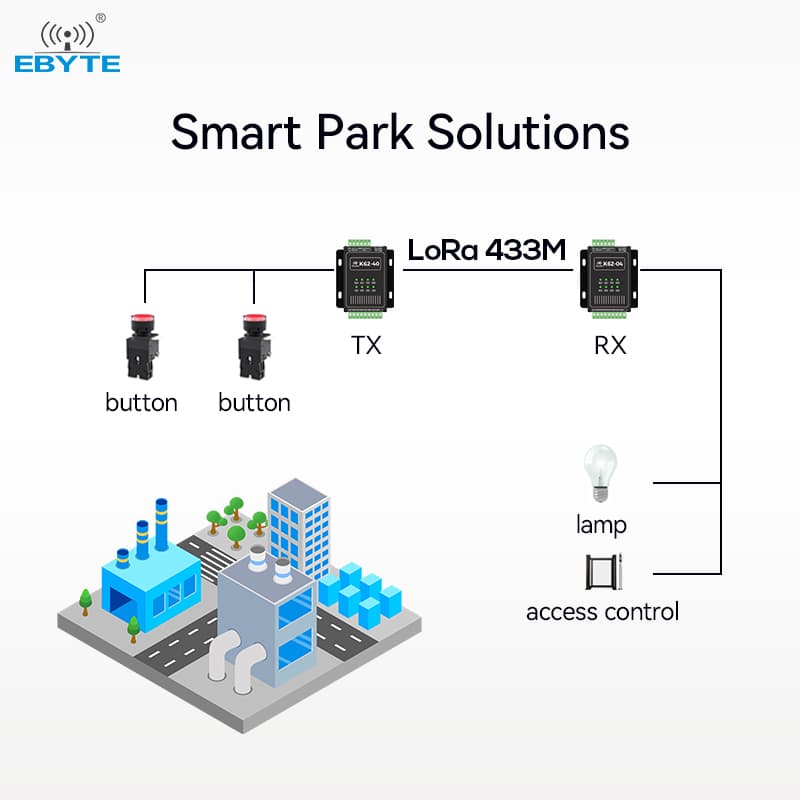

Botoneras y paneles de control remotos (apertura de portones, bombas, válvulas, etc.)

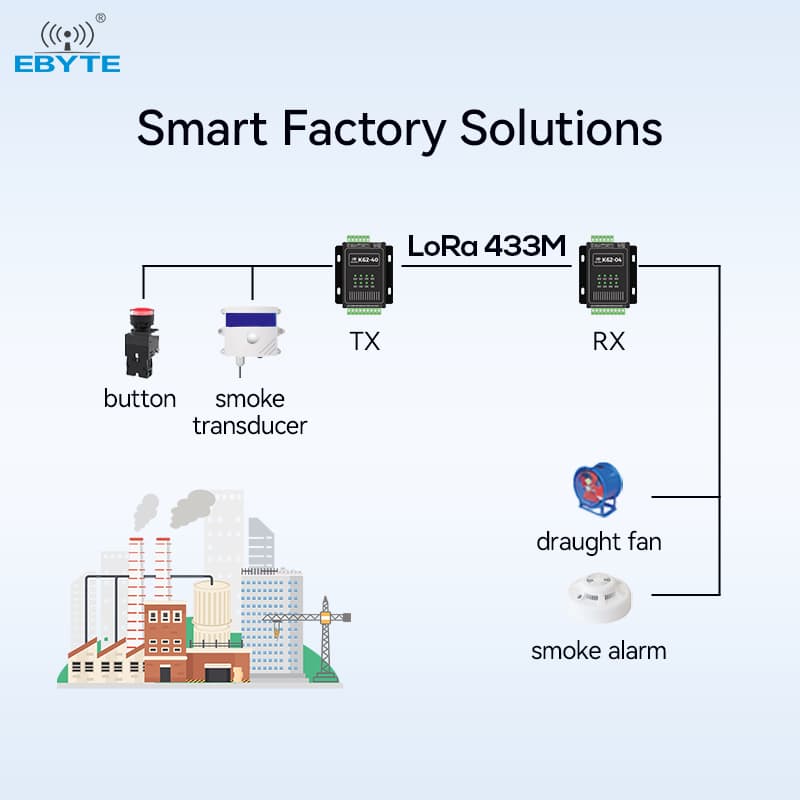

Transmisión remota de alarmas de contacto seco entre edificios o salas eléctricas
Extensión de E/S hacia zonas donde no es práctico tender cableado
Integración con PLC y sistemas SCADA mediante Modbus/RS485

Gracias a la combinación de 4DI + 4DO, enlace LoRa de largo alcance y alimentación flexible de 8–28 VDC, el K61-DL20 es una solución muy conveniente para sustituir “cables aéreos” y extender señales digitales en proyectos de automatización industrial, agricultura, instalaciones remotas y sistemas de seguridad.

Los equipos permiten generar un enlace de entrada-salida donde un equipo tiene las entradas y el otro las salidas, lo que permite reflejar la entrada de un equipo en la salida del otro.

Usos:

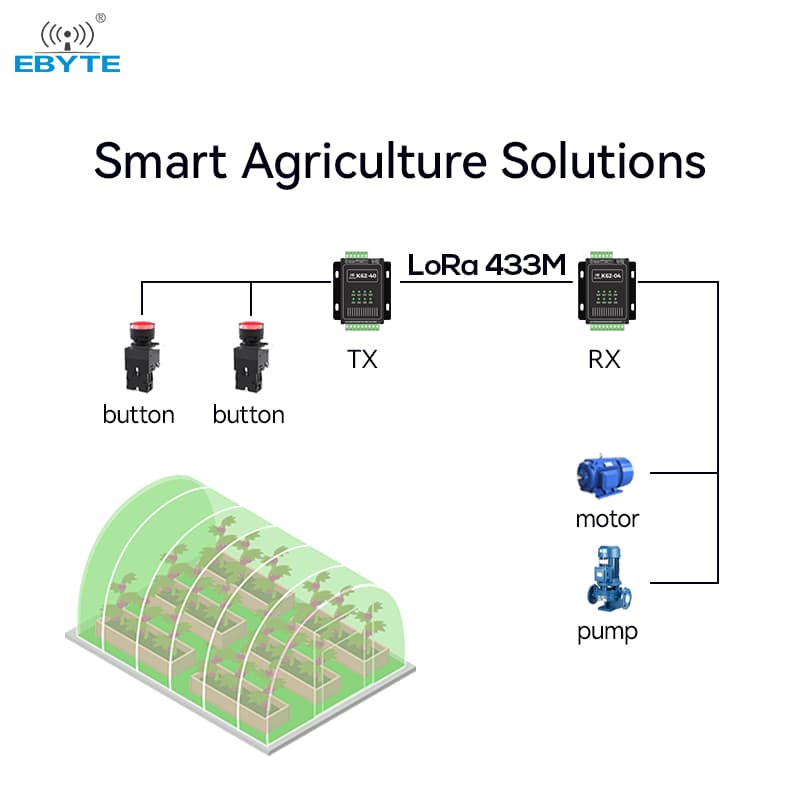

Encendido remoto de bombas o focos: se coloca el receptor conectado a los contactores del panel eléctrico y el emisor a switches o botones.
Transmisión de sensores con salida NPN: se coloca el transmisor conectado a los sensores y el receptor al PLC o equipo que se requiera para el monitoreo.

Modos de operación:

Uno a uno: se conecta un equipo a otro reflejando la entrada del maestro en el esclavo.
Uno a varios: se conecta un equipo maestro a varios esclavos, reflejando en todos los esclavos lo que el maestro tiene configurado. (El producto actual trae el par; para usar este modo es necesario comprar los demás receptores aparte).
Modo transmisor RS485: se debe configurar con la herramienta del fabricante.

El equipo incluye:

2 × antenas LoRa
1 × transmisor con DI (Digital In, entrada digital)
1 × transmisor con RO (Relay Output, salida de relé)
1 × adaptador RS485 a USB
2 × cables adaptadores Jack 5.5 mm

Especificaciones

Ítem	Descripción
Número de canales DI/DO	4
Tipo de interfaz	Tipo interruptor (señal digital)
Método de conexión	Bornera enchufable industrial 5,08 mm
Frecuencia de refresco	Cuando se detecta un cambio de señal, se dispara de inmediato (tiempo de debounce 150 ms)
Entrada de señal DI	1. Compatible con contactos secos y húmedos; la entrada válida es nivel bajo en la señal de conmutación. 2. Canal de adquisición DI y GND: el rango de tensión efectiva para acción en nivel bajo es menor a 0,7 V; el rango de tensión soportada es menor a 30 V; la conexión invertida puede dañar el producto.
Salida de señal DO	1. El tipo de salida es: contacto normalmente abierto de relé. 2. Rango de corriente de carga del contacto del relé: ≤ 3 A.

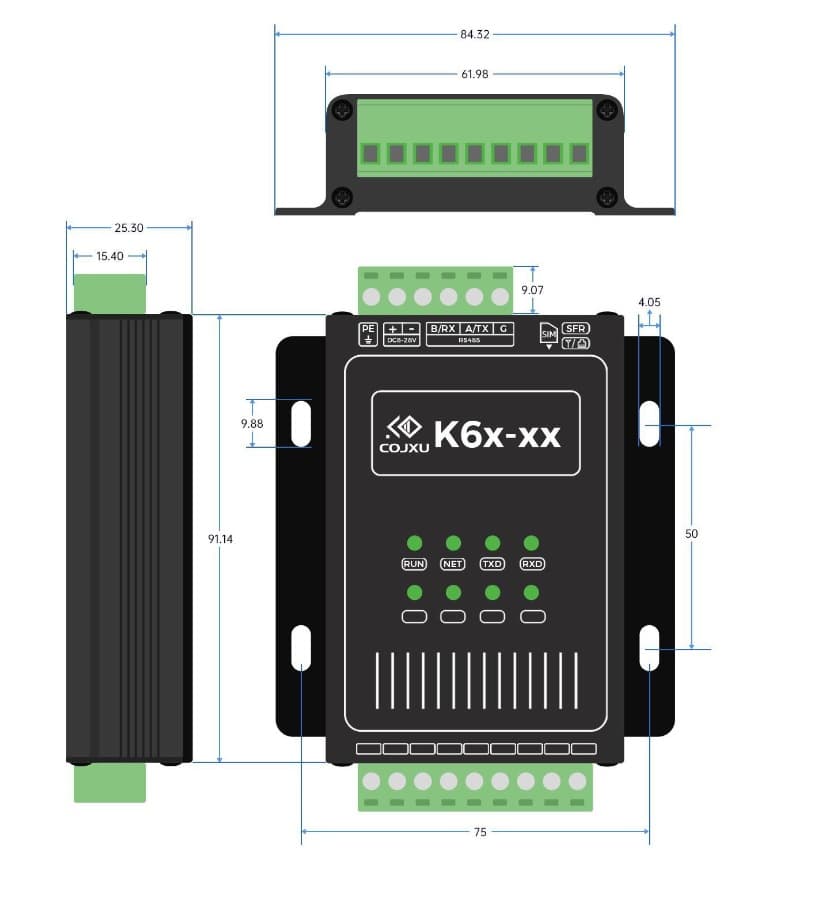

Tamaño del producto	110 × 84,32 × 25,3 mm (largo × ancho × alto)
Peso del producto	164 ± 5 g
Peso del paquete	710 ± 10 g
Temperatura de operación	-40 ℃ ~ 85 ℃
Temperatura de almacenamiento	-60 ℃ ~ 125 ℃
Humedad de trabajo	5 % ~ 95 % HR
Humedad de almacenamiento	1 % ~ 95 %
Nivel de protección al agua	No es impermeable, con cierta resistencia a la humedad
Nivel de protección al polvo	Bloquea completamente el ingreso de polvo
Tensión de funcionamiento	Tensión DC: 8 V ~ 28 V DC
Tipo de conector de alimentación	Bornera enchufable industrial 5,08 mm
Consumo de potencia del transmisor	Pmax (consumo máximo) = 1 W, Pav (consumo promedio) ≤ 0,5 W
Consumo de potencia del receptor	Pmax (consumo máximo) = 1 W, Pav (consumo promedio) ≤ 0,5 W
Primer tipo de comunicación	RS485
Aislamiento en la primera interfaz de comunicación (RS485)	No
Método de conexión de la primera comunicación	Bornera enchufable industrial 5,08 mm
Tipo	Radio LoRa de espectro ensanchado (SX1262)
Potencia de transmisión	160 mW (22 dBm)
Frecuencia de trabajo	410,125 ~ 493,125 MHz (por defecto 410,125 MHz)
Distancia medida	4000 m (entorno abierto y despejado, potencia máxima, air rate 2,4 k, antena de 5 dBi, cable de 1 m). Se recomienda que la distancia real en aplicaciones de ingeniería sea ≤ 1000 m.
Velocidad aérea (air rate)	2,4 ~ 62,5 kbps (por defecto 4,8 kbps)
Sensibilidad de recepción	-138 dBm
Fórmula de cálculo de la frecuencia real	Frecuencia real = 410,125 MHz + canal × 1 MHz
Número de canales	83
Interfaz / impedancia / frecuencia de antena compatible	Conector SMA hembra roscado con pin interno / impedancia equivalente 50 Ω / 433 MHz

Pinout del dispositivo

N°	Puerto / Definición	Función	Descripción de señal de entrada / uso
1	PE	Terminal de tierra de protección	Puesta a tierra para protección contra descargas. Si la toma de tierra es buena, se recomienda conectar también la carcasa del producto a tierra; de lo contrario, no.
2	+	Alimentación positiva	Entrada de tensión positiva. Rango de entrada DC: 8–28 V.
3	-	Tierra de alimentación	Entrada negativa de alimentación (0 V).
4	B/RX	Interfaz de comunicación B/RXD	Línea B de interfaz RS485 / (RS232_RXD).
5	A/TX	Interfaz de comunicación A/TXD	Línea A de interfaz RS485 / (RS232_TXD).
6	G	Puerto de comunicación	Tierra de RS485 (puede quedar sin conectar) / tierra de señal RS232 (0 V).
7	Segunda interfaz de comunicación	Puerto de antena / puerto de red	Conector para antena 433 MHz / conector de puerto de red (según versión).
8	NO1	Canal de salida 1	Contacto normalmente abierto del relé; la corriente del contacto debe ser ≤ 3 A.
9	COM1	Común 1	Terminal común del canal de salida de relé 1.
10	NO2	Canal de salida 2	Contacto normalmente abierto del relé; la corriente del contacto debe ser ≤ 3 A.
11	COM2	Común 2	Terminal común del canal de salida de relé 2.
12	NO3	Canal de salida 3	Contacto normalmente abierto del relé; la corriente del contacto debe ser ≤ 3 A.
13	COM3	Común 3	Terminal común del canal de salida de relé 3.
14	NO4	Canal de salida 4	Contacto normalmente abierto del relé; la corriente del contacto debe ser ≤ 3 A.
15	COM4	Común 4	Terminal común del canal de salida de relé 4.
16	-	Ninguno	Dejar al aire, no conectar.
17	SFR	Reset	Mantener presionado 3 segundos para restaurar los valores de fábrica (Set Factory Reset). Se indica por el estado del LED RUN.
18	SIM	Ranura para tarjeta SIM	Insertar tarjeta IoT de datos o tarjeta con plan de datos. (Este producto no dispone de ranura SIM).

N°	Puerto / Definición	Función	Descripción
1	PE	Terminal de tierra de protección	Puesta a tierra para protección contra descargas. Si la puesta a tierra es buena, se recomienda conectar también la carcasa del producto a tierra; de lo contrario, no.
2	+	Alimentación positiva	Entrada de tensión positiva. Rango de entrada DC: 8–28 V DC.
3	-	Tierra de alimentación	Entrada negativa de alimentación (0 V).
4	B/RX	Interfaz de comunicación B/RXD	Línea B de interfaz RS485 / (RS232_RXD).
5	A/TX	Interfaz de comunicación A/TXD	Línea A de interfaz RS485 / (RS232_TXD).
6	G	Puerto de comunicación	Tierra de RS485 (puede quedar sin conectar) / tierra de señal RS232 (0 V).
7	Segunda interfaz de comunicación	Puerto de antena / puerto de red	Puerto de antena 433 MHz / conector de puerto de red.
8	DI1	Canal de adquisición de señal 1 (DI1)	Canal de adquisición de señal de conmutación 1. Con GND: contacto seco cerrado = válido; contacto húmedo: nivel menor a 0,7 V = válido.
9	GND	Negativo de entrada	Negativo de entrada (0 V).
10	DI2	Canal de adquisición de señal 2 (DI2)	Canal de adquisición de señal de conmutación 2. Con GND: contacto seco cerrado = válido; contacto húmedo: nivel menor a 0,7 V = válido.
11	GND	Negativo de entrada	Negativo de entrada (0 V).
12	DI3	Canal de adquisición de señal 3 (DI3)	Canal de adquisición de señal de conmutación 3. Con GND: contacto seco cerrado = válido; contacto húmedo: nivel menor a 0,7 V = válido.
13	GND	Negativo de entrada	Negativo de entrada (0 V).
14	DI4	Canal de adquisición de señal 4 (DI4)	Canal de adquisición de señal de conmutación 4. Con GND: contacto seco cerrado = válido; contacto húmedo: nivel menor a 0,7 V = válido.
15	GND	Negativo de entrada	Negativo de entrada (0 V).
16	-	Ninguno	Dejar al aire, no conectar.
17	SFR	Reset	Mantener presionado 3 segundos para restaurar valores de fábrica (Set Factory Reset), indicado por el estado del LED RUN.
18	SIM	Ranura para tarjeta SIM	Insertar tarjeta IoT de datos o tarjeta con plan de datos. (Este producto no dispone de ranura SIM).
